- HMTS精密电控平移台

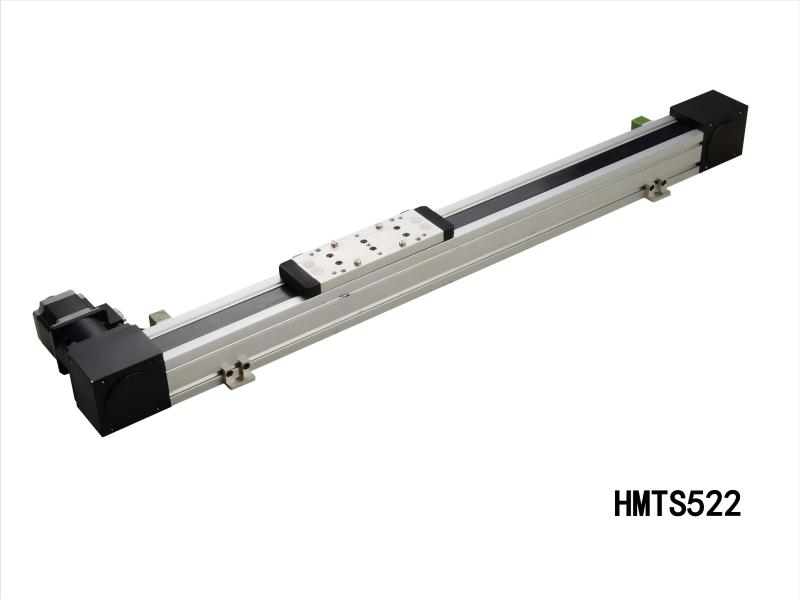

- HMTS500/520/540 系列轻型电控平移台
主要特征：
◇ 同步带传动，线性滑块导轨
◇ 运行速度高
◇ 硬质铝合金基体，质量轻
◇ 防尘设计，可在恶劣环境下使用
◇ 两端设限位开关，可定制光电零位
◇ 平移台长度可根据用户需求定制
◇ 限位开关及固定孔向位置间距可调
◇ 标配为步进驱动， 可配伺服驱动
◇ 标配计算机通讯接口
型号 | HMTS502 | HMTS505 | HMTS508 |
行程 (mm) | 200 | 500 | 800 |
轴距 D1(mm) | 378 | 678 | 978 |
长度 L(mm) | 424 | 724 | 1024 |
宽度 W(mm) | 139 | 147 | 157 |
台面 (mm) | 40×90 | ||
导轨 | 线性滑块 | ||
导程 (mm) | 96 | ||
重复定位精度 (mm) | ±0.05 | ||
分辨率 (mm) | 0.012 | ||
最大速度 (mm/s) | 200 | ||
最大静转矩 (Ncm) | 40 | 50 | 60 |
步进电机 (1.8° ) | 42 步进电机 | ||
中心负载 (kg) | 8（水平） | 7（水平） | 5（水平） |
自重 (kg) | 1.5 | 3 | 7 |
型号 | HMTS522 | HMTS525 | HMTS528 | HMTS542 | HMTS545 | HMTS548 | HMTS549 |
行程 (mm) | 200 | 500 | 1000 | 200 | 500 | 1000 | 2000 |
轴距 D1(mm) | 525 | 825 | 1325 | 584 | 888 | 1384 | 2382 |
长度 L(mm) | 600 | 900 | 1400 | 680 | 984 | 1480 | 2480 |
宽度 W(mm) | 190 | 200 | 220 | 206 | 215 | 236 | 225 |
台面尺寸 (mm) | 60×200 | 80×220 | |||||
分辨率 (mm) | 0.012 | ||||||
导轨 | 线性滑块 | ||||||
导程 (mm) | 150 | 208 | |||||
重复定位精度 (mm) | ±0.05 | ||||||
最大速度 (mm/s) | 500 | ||||||
最大静转矩 (Ncm) | 60 | 100 | 170 | 60 | 170 | 170 | 170 |
步进电机 (1.8° ) | 56 步进电机 | 86 步进电机 | |||||
中心负载 (kg) | 15（水平） | 15（水平） | 10（水平） | 50（水平） | 50（水平） | 45（水平） | 35（水平） |
自重 (kg) | 4.5 | 7 | 11 | 6.5 | 9.8 | 14.8 | 18.5 |

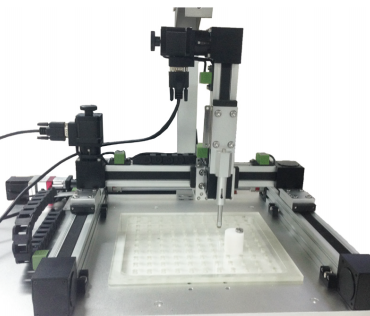

应用实例：
