- HMTS精密电控平移台

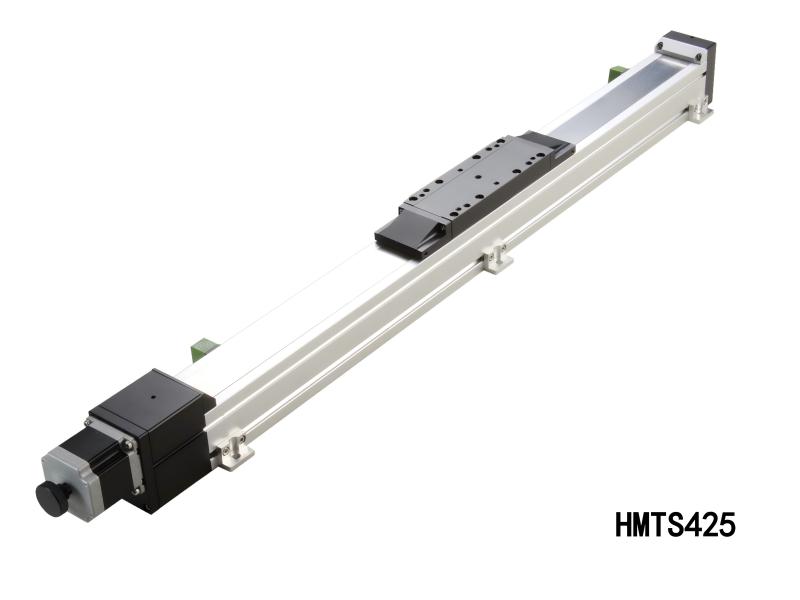

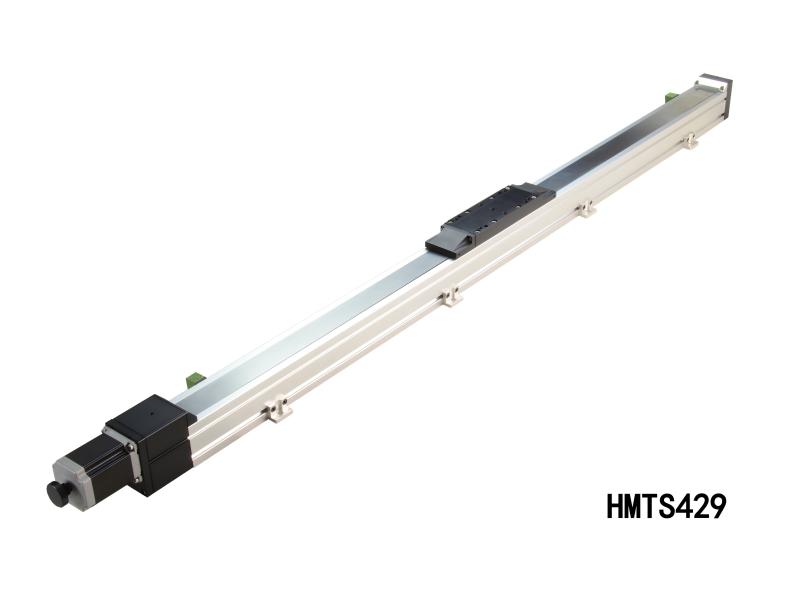

- HMTS400/420/440 系列轻型电控平移台
主要特征：
滚珠螺杆传动，线性滑块导轨
精度高，承载大
硬质铝合金基体，质量轻
防尘设计，可在恶劣环境下使用
标配计算机通讯接口
光电开关定零位， 两端设限位开关
标配为步进驱动， 可配伺
平移台长度可根据用户需求定制服驱动
限位开关及固定孔向位置间距可调
产品参数
型号 | HMTS401 | HMTS402 | HMTS404 | HMTS405 | |
行程 (mm) | 100 | 200 | 400 | 500 | |
基本尺寸 L1(mm) | 360 | 460 | 660 | 760 | |
长度 L(mm) | 418 | 524 | 732 | 832 | |
台面尺寸 (mm) | 40×150 | ||||
导轨 | 线性滑块 | ||||
螺杆导程 (mm) | 2.5 | ||||
分辨率 (mm) | 0.0005 | ||||
最大速度 (mm/s) | 15 | ||||
重复定位精度 (mm) | ±0.02 | ||||
步进电机 (1.8° ) | 42 步进电机 | ||||
最大静转矩 (Ncm) | 20 | 40 | 50 | 50 | |
中心负载 (kg) | 9（水平） | 9（水平） | 7（水平） | 7（水平） | |
自重 (kg) | 3.5 | 4.5 | 6.7 | 8 | |
型号 | HMTS422 | HMTS425 | HMTS427 | HMTS429 | HMTS442 | HMTS445 | HMTS448 | HMTS449 | ||
行程 (mm) | 200 | 500 | 800 | 1000 | 200 | 500 | 800 | 1000 | ||
长度 L(mm) | 644 | 960 | 1280 | 1480 | 677 | 986 | 1308 | 1508 | ||
台面尺寸 (mm) | 60×250 | 80×260 | ||||||||
导轨 | 线性滑块 | 线性滑块 | ||||||||
螺杆导程 (mm) | 4 | 5 | ||||||||
分辨率 (mm) | 0.0005 | |||||||||
最大速度 (mm/s) | 30 | |||||||||
重复定位精度 (mm) | ±0.01 | |||||||||
步进电机 (1.8° ) | 56 步进电机 | |||||||||
最大静转矩 (Ncm) | 60 | 100 | 170 | 170 | 60 | 100 | 170 | 170 | ||
中心负载 (kg) | 15（水平） | 15（水平） | 10（水平） | 10（水平） | 50（水平） | 47（水平） | 43（水平） | 40（水平） | ||
自重 (kg) | 6.5 | 10 | 12 | 13.5 | 9.5 | 14 | 16.5 | 18.5 | ||

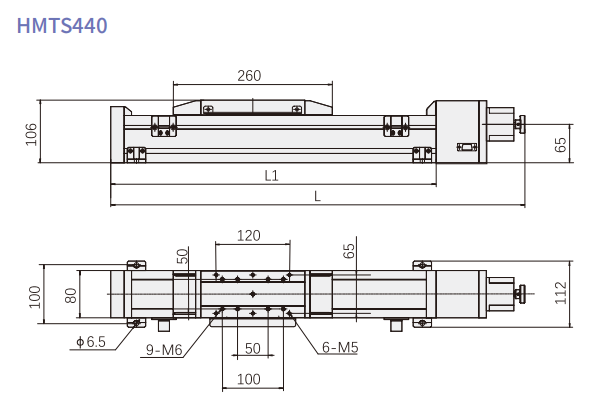

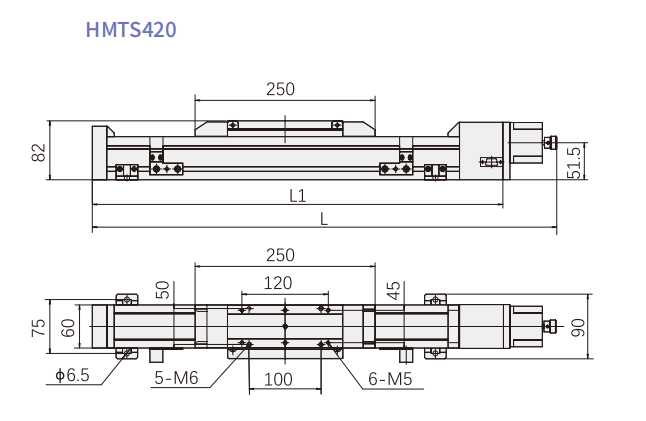

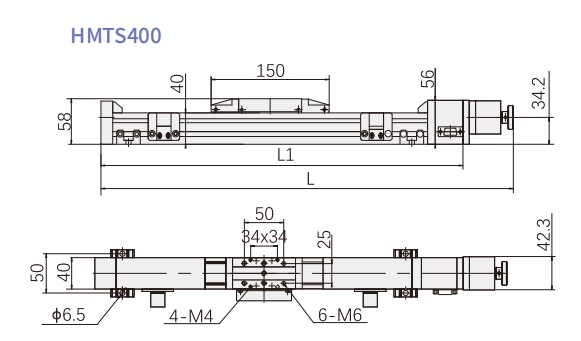

产品图纸
