- HMTS精密电控平移台
- HMTS370 精密不锈钢平移台
主要特征:
◇ 进口小导程滚珠螺杆, 具有更高的精度和分辨率 ◇ 精加工台体, 保证运行过程的稳定性
◇ 结构紧凑, 外型小巧;节省空间 ◇ 主体不锈钢材质;外观精美
◇ 可加装防护罩
◇ 标配为步进电机驱动
产品参数
型号 | HMTS371 | HMTS372 | HMTS373 | HMTS374 | HMTS375 | HMTS376 | HMTS377 |
行程(mm) | 30 | 50 | 75 | 100 | 150 | 200 | 300 |
台面尺寸A(mm) | 60×60 | ||||||
导轨 | V形导轨十交叉滑轨 | ||||||
螺杆导程(mm) | 1 | 2 | |||||
分辨率(mm) | 0.005 | 0.01 | |||||
最大速度(mm/s) | 10 | 20 | |||||
重复定位精度(mm) | 0.015 | ||||||
轴向间隙(mm) | <0.003 | ||||||
主题材料表面处理 | 钢制 无电解镀镍 | ||||||
限位传感器 | NPN开路输出限位 | ||||||
电机 | 2相步进电机, 1.3A /相 | ||||||
最大中心负载(kg) | 15 | ||||||
自重(kg) | 1.2 | 1.3 | 1.4 | 1.5 | 1.8 | 2 | 2.5 |
备注 | 应用真空环境中, 需单独订货 | ||||||

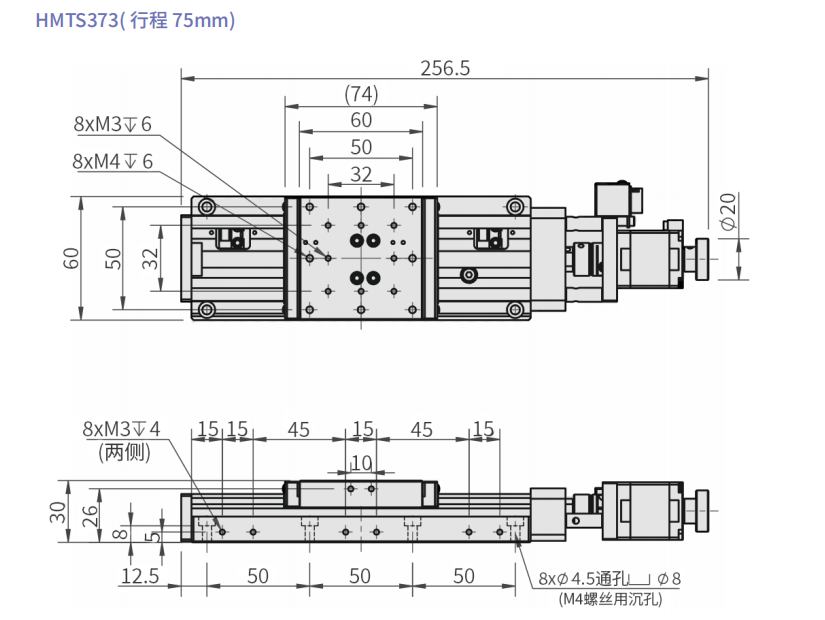

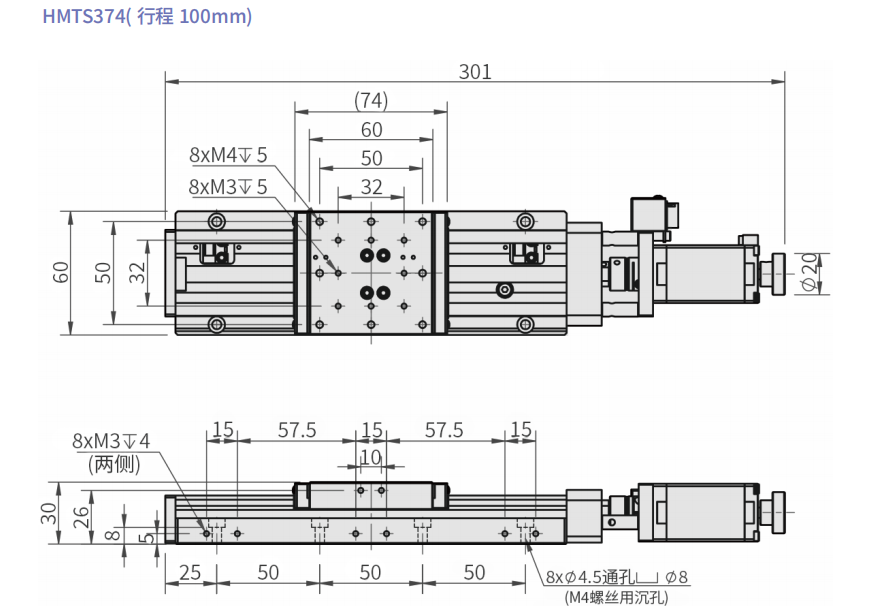

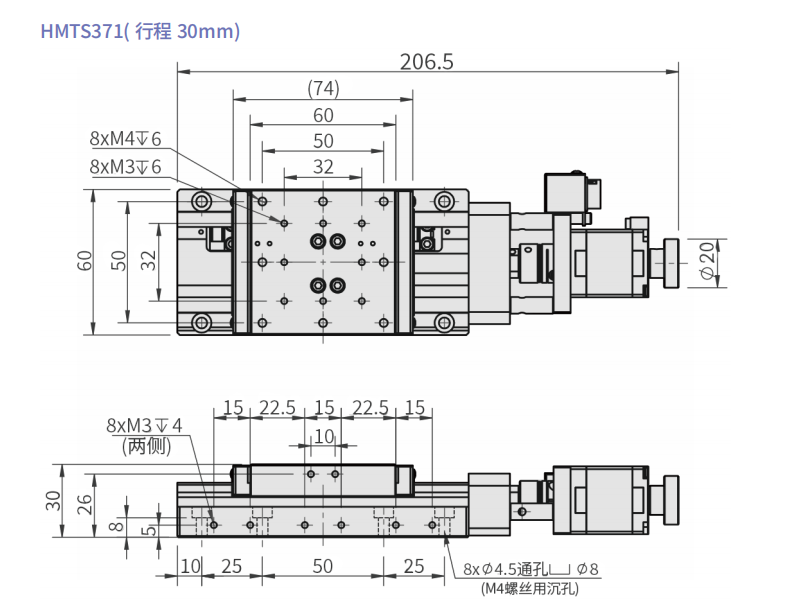

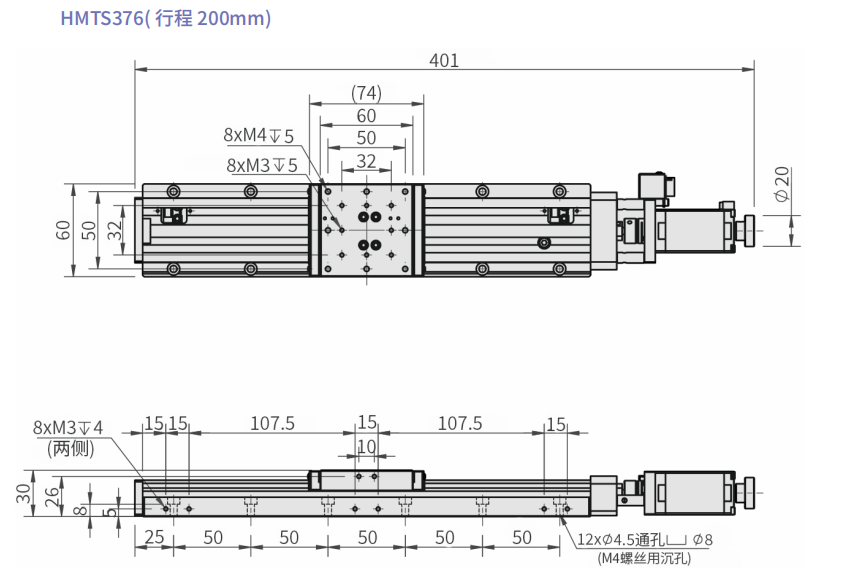

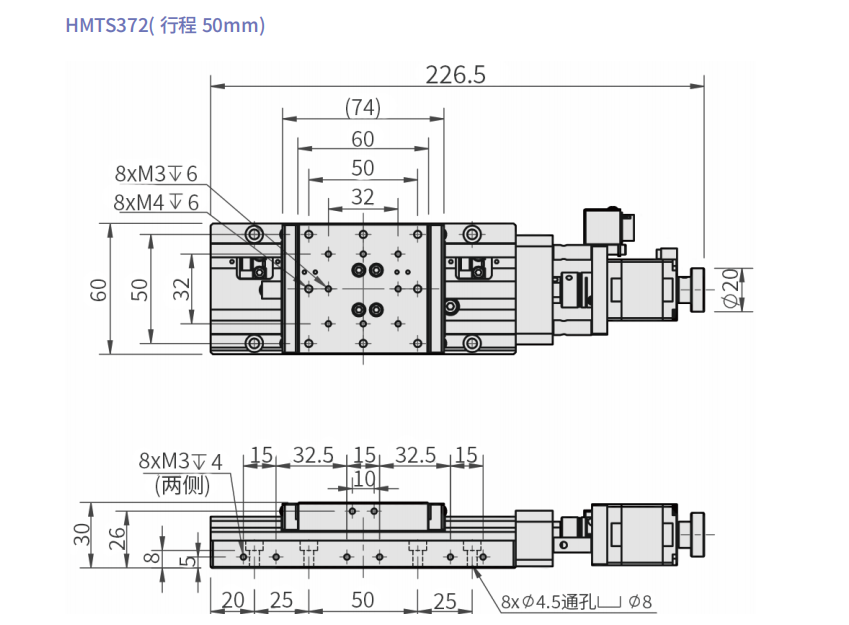

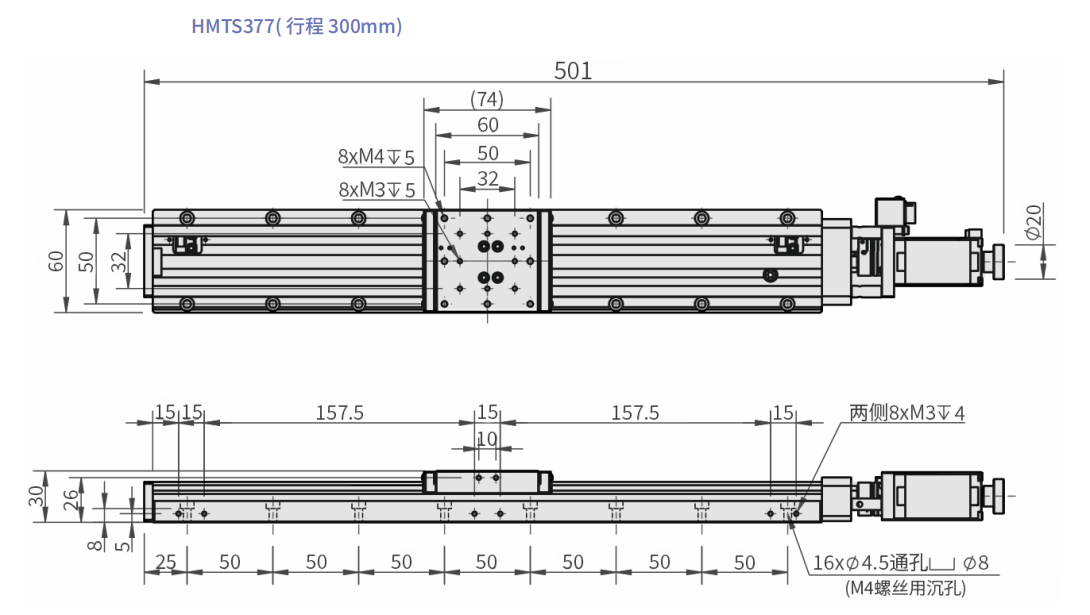

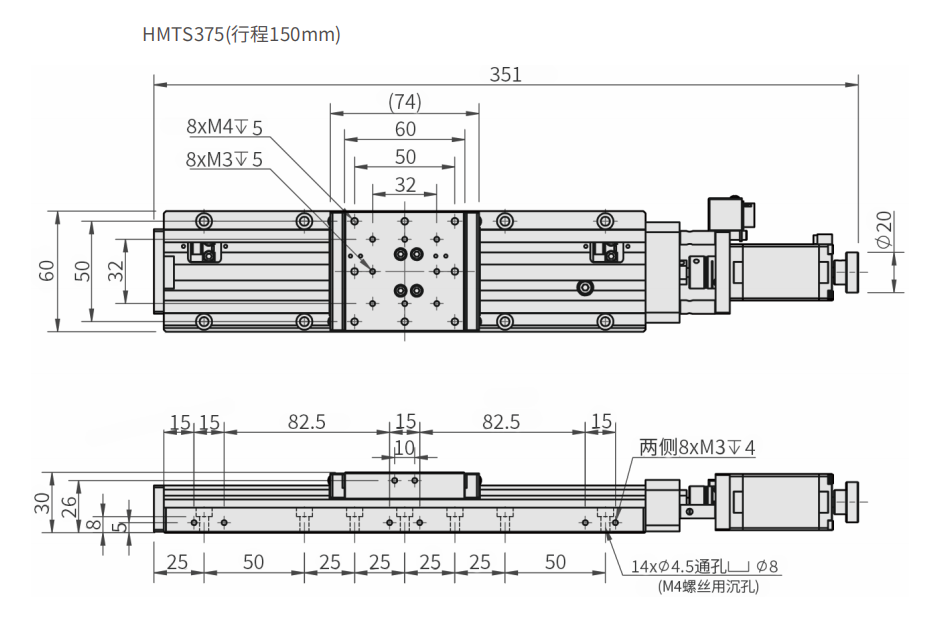

产品图纸
