- HMTS精密电控平移台

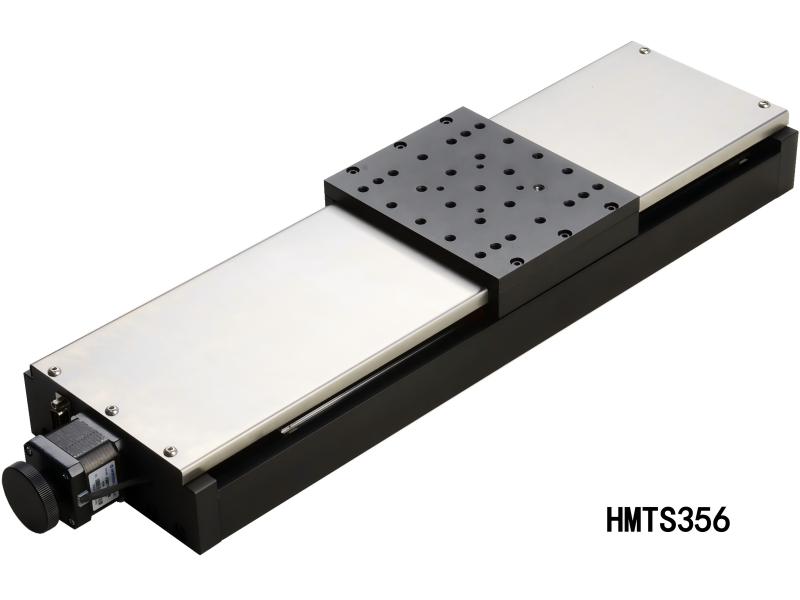

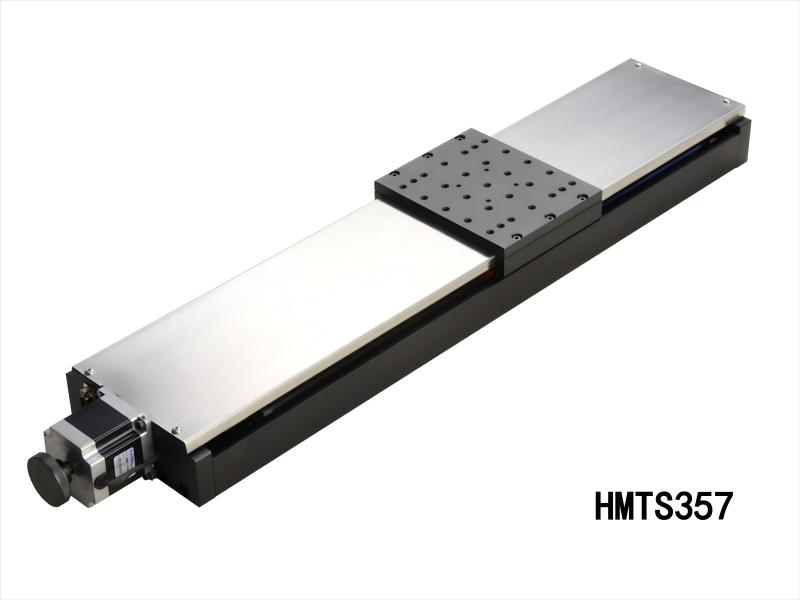

- HMTS350 系列精密重载型电控平移台
主要特征:
◇ 普及型滚珠螺杆传动, 线性滑块导轨
◇ 精度高, 承载大
◇ 封闭的铝合金结构高强度
◇ 不锈钢全密封设计, 适用高污染环境
◇ 标配计算机通讯接口
◇ 光电开关定零位, 两端设限位开关
◇ 垂直使用时可选配断电保护器
产品参数
型号 | HMTS354 | HMTS355 | HMTS356 | HMTS357 | |
行程(mm) | 200 | 250 | 300 | 400 | |
台面尺寸(mm) | 174X120 | 174X120 | 174X120 | 189X160 | |
长度L(mm) | 475 | 525 | 575 | 725 | |
导轨 | 线性滑块 | ||||
螺杆导程(mm) | 4 | 5 | |||
分辨率(mm) | 0.00032 | 0.00039 | |||
最大速度(mm/s) | 40 | 50 | |||
重复定位精度(mm) | <0.005 | ||||
轴向间隙(mm) | <0.02 | ||||
步进电机(1.8o) | 42步进电机 | 56步进电机 | |||
最大静转矩(Ncm) | 50 | 80 | |||
中心负载(kg) | 30 | 50 | |||
自重(kg) | 6.5 | 7.1 | 7.7 | 12.1 | |
备注 | 应用真空环境中, 需单独订货 | ||||

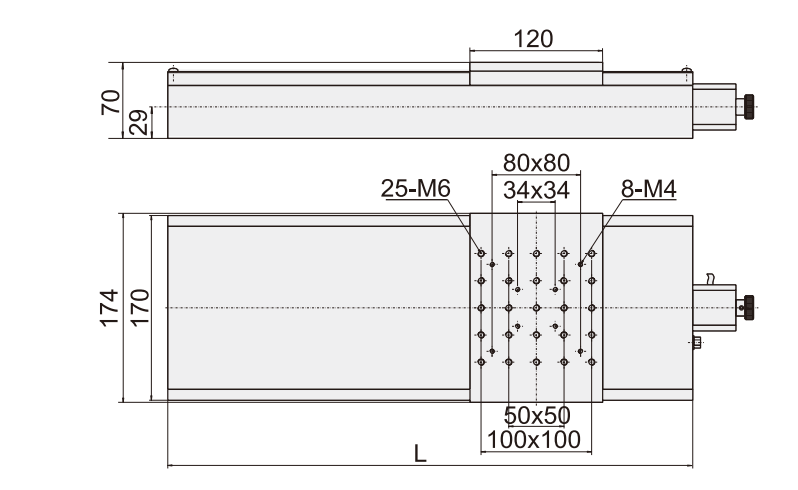

产品图纸
