- HMTS精密电控平移台

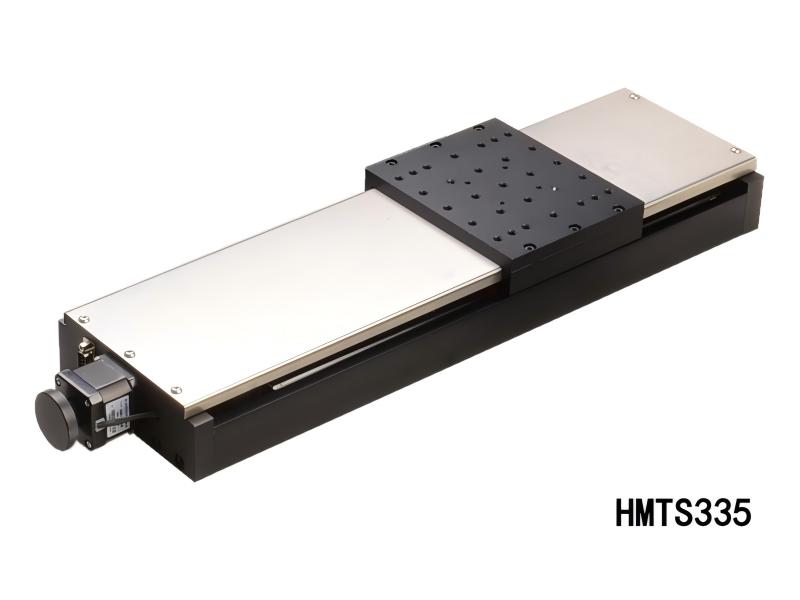

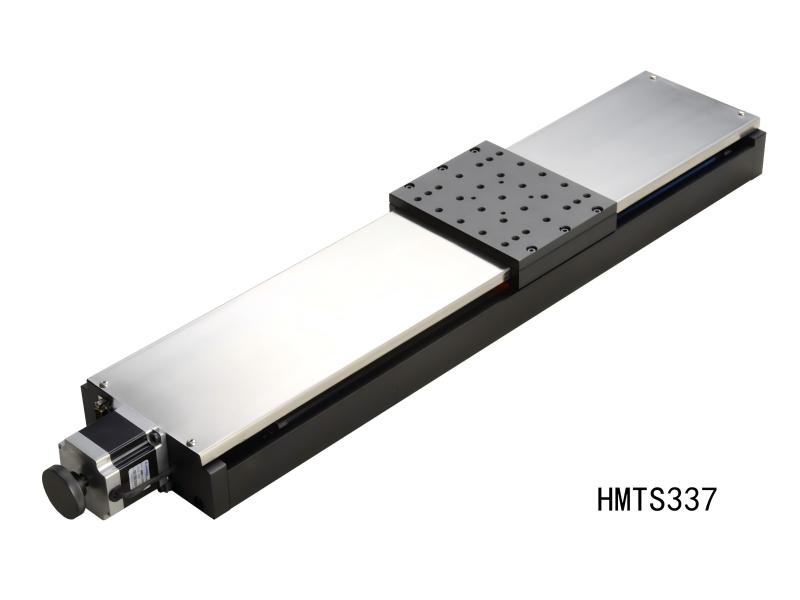

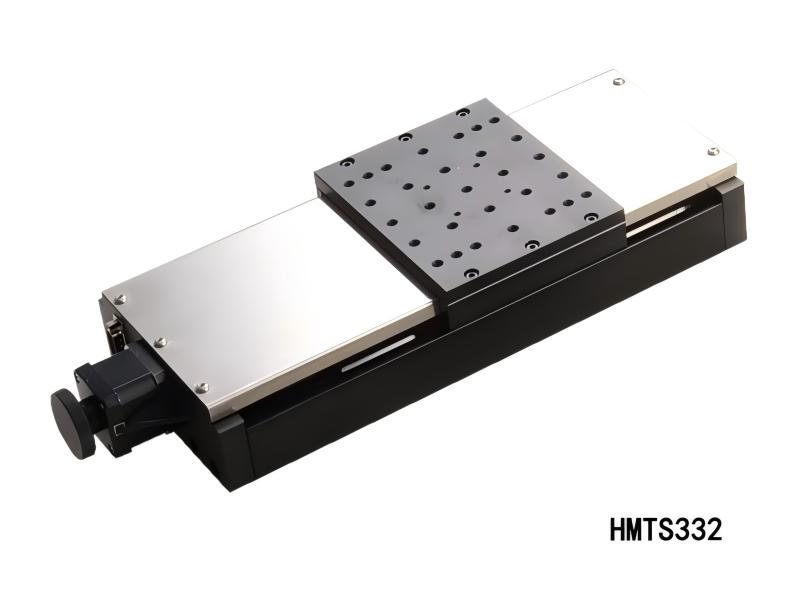

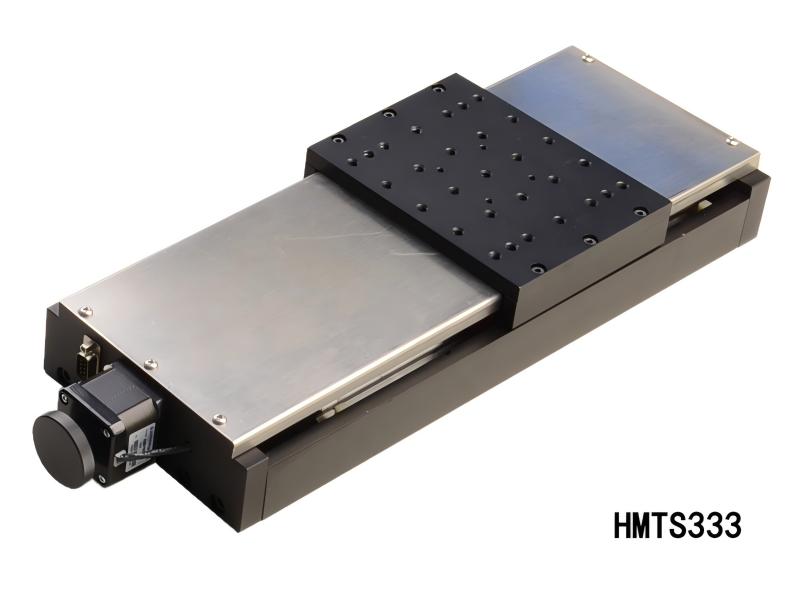

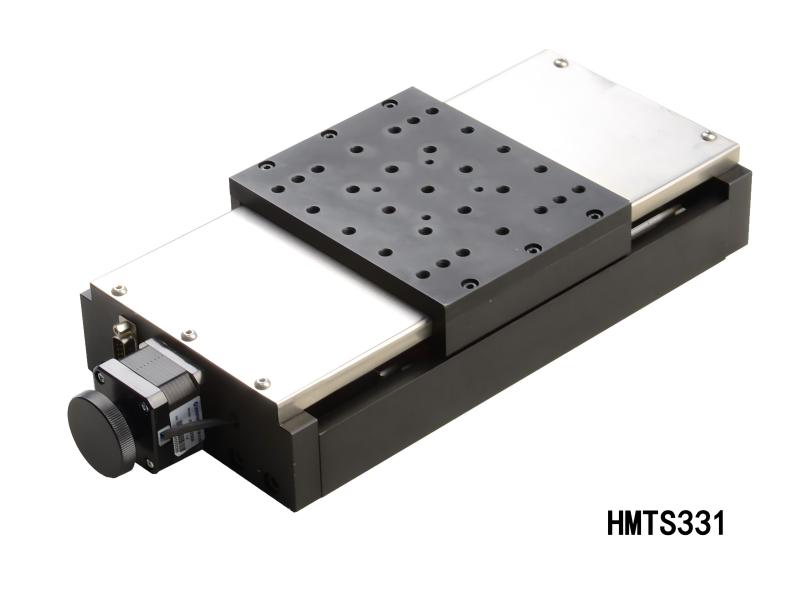

- HMTS330/340 系列精密重载型电控平移台
主要特征:
普及 / 精密型滚珠螺杆传动, 线性滑块导轨 精度高, 承载大
U 型底座, 强度高
不锈钢防护罩, 防尘效果好 标配计算机通讯接口
光电开关定零位, 两端设限位开关 垂直使用时可选配断电保护器
更换运动部件和电机, 核心零件经特殊处理后, 可 应用于真空环境中
产品参数
型号 | HMTS331/341 | HMTS332/342 | HMTS333/343 | HMTS334/344 | HMTS335/345 | HMTS336/346 | HMTS337/347 |
行程(mm) | 50 | 100 | 150 | 200 | 250 | 300 | 400 |
长度L(mm) | 296 | 346 | 396 | 446 | 496 | 546 | 646 |
导轨 | 线性滑块 | ||||||
螺杆导程(mm) | 4 | 5 | |||||
分辨率(mm) | 0.00032 | 0.00032 | 0.00039 | ||||
最大速度(mm/s) | 20 | 40 | 50 | ||||
重复定位精度(mm) | HMTS330 <0.005 HMTS340 <0.003 | ||||||
轴向间隙(mm) | HMTS330 <0.02 HMTS340 <0.005 | ||||||
步进电机(1.8o) | 42步进电机 | 56步进电机 | |||||
最大静转矩(Ncm) | 40 | 50 | 80 | ||||
最大中心负载(kg) | 20 | 30 | 50 | ||||
自重(kg) | 5.3 | 5.8 | 6.3 | 6.8 | 7.4 | 8.0 | 11.7 |
运动直线度(mm) | 0.015 | 0.02 | 0.025 | ||||
运动平面度(mm) | 0.02 | 0.025 | 0.03 | ||||
备注 | 应用真空环境中, 需单独订货 | ||||||

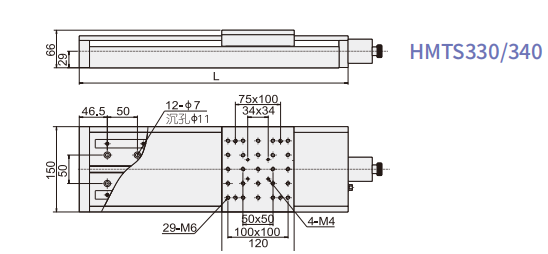

产品图纸
