- HMTS精密电控平移台

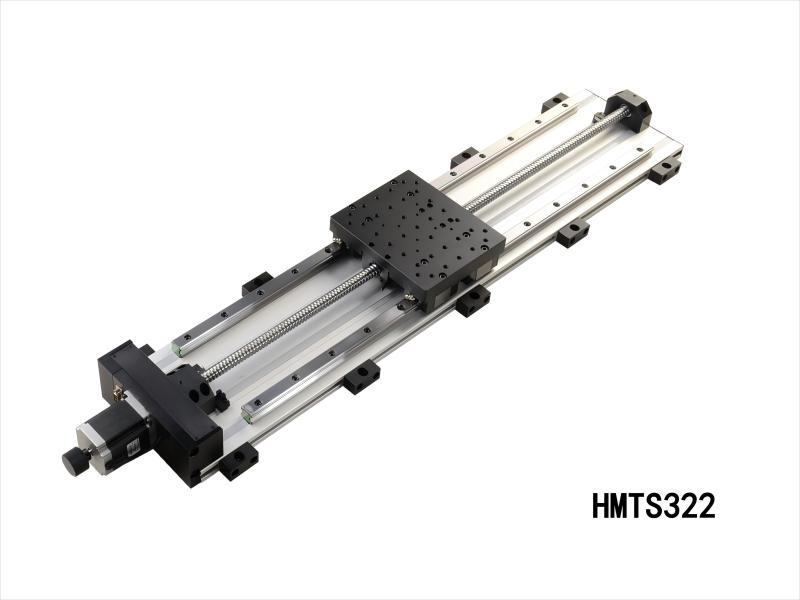

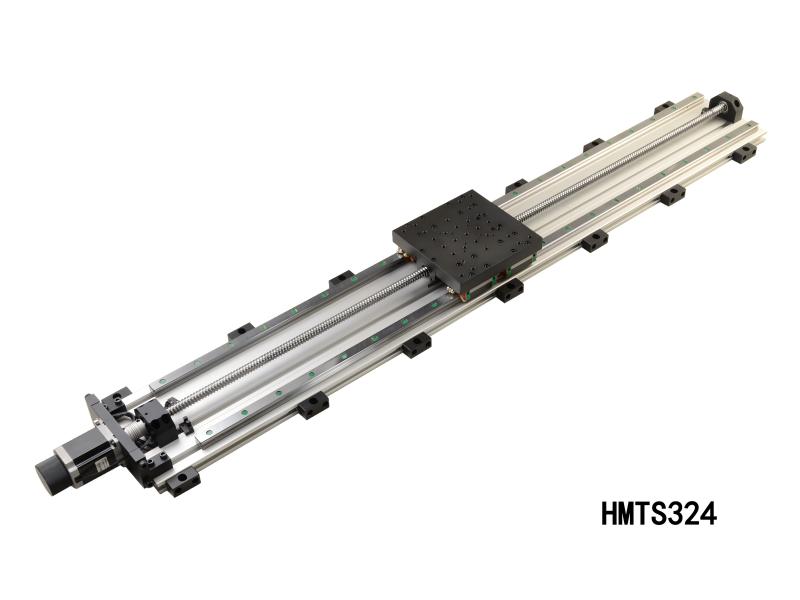

- HMTS320 系列长行程重载型电控平移台
主要特征:
◇ 长行程滚珠螺杆传动, 线性滑块导轨
◇ 精度高, 承载大
◇ 标配计算机通讯接口
◇ 光电开关定零位, 两端设限位开关
◇ 垂直使用时可选配断电保护器
产品参数
型号 | HMTS321 | HMTS322 | HMTS323 | HMTS324 | HMTS325 | HMTS326 | HMTS327 |
行程(mm) | 600 | 800 | 1000 | 1200 | 1500 | 2000 | 2400 |
台面尺寸A(mm) | 180×150 | 180×150 | 180×180 | 180×180 | 300×300 | 300×300 | 300×300 |
长度L(mm) | 900 | 1100 | 1330 | 1530 | 1990 | 2490 | 2890 |
导轨 | 线性滑块 | ||||||
螺杆导程(mm) | 5 | ||||||
分辨率(mm) | 0.00039 | ||||||
最大速度(mm/s) | 40 | ||||||
重复定位精度(mm) | <0.004 | ||||||
轴向间隙(mm) | <0.006 | ||||||
步进电机(1.8o) | 56步进电机 | 86步进电机 | |||||
最大静转矩(Ncm) | 1.7 | 4.5 | 5 | ||||
最大中心负载(kg) | 50 | ||||||
自重(kg) | 20 | 27 | 34 | 40 | 44 | 49 | 55 |
直线度/100(mm) | 0.012/100 | 0.015/100 | 0.018/100 | 0.018/100 | |||
平面度/100(mm) | 0.015/100 | 0.018/100 | 0.02/100 | 0.022/100 | |||

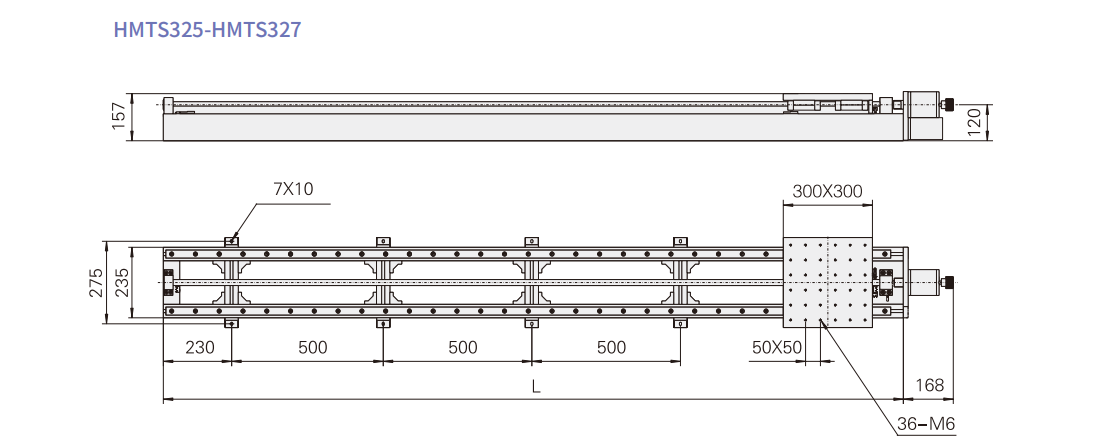

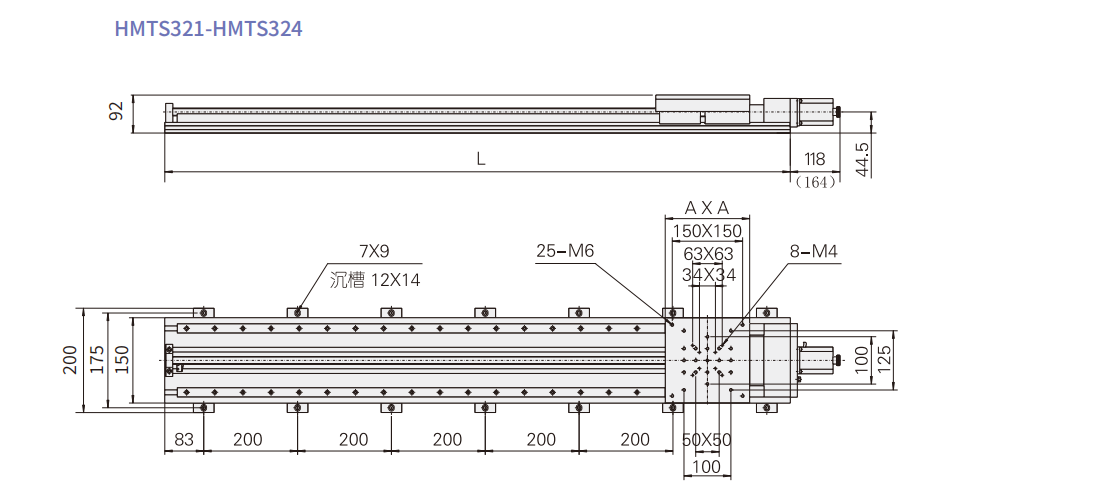

产品图纸
