- 透镜
- OCL4 系列双凹透镜
透镜在光学系统中用于光束的会聚, 扩束, 成像和准直等。按照透镜的结构形状 ; 大致可分为单透镜 ( 包括: 平凸、平凹、双凸、双凹、柱面、鼓形等不同形状 ) , 胶合透镜, 组合透镜组等不同类型。尺寸图说明: - 直径, R1 - 半径, Tc- 中心厚度, Te- 边厚, f- 焦距, fb- 背焦。
产品介绍
材料:精退火 K9 光学玻璃 焦距误差 (EFL):±2%
设计波长:587.6nm
中心厚度误差:±0.2mm
透镜定心误差:<3 分
直径误差:+0.0/-0.1mm 面型:<λ/4@632.8nm
表面光洁度:3 ~ 4 级 倒边:0.2mm×45。
产品参数
注:部分规格可加工石英材料透镜。
型号 | 直径 (mm) | 焦距 (mm) | 背焦 (mm) | R1=-R2(mm) | 中心厚度 (mm) | 边厚 (mm) |
OCL4-010-010 | 10.0 | -10.0 | -10.480 | -10.58 | 1.50 | 4.01 |
OCL4-012-012 | 12.5 | -12.5 | -12.480 | -12.64 | 1.50 | 4.81 |
OCL4-025-025 | 25.0 | -25.0 | -25.66 | -26.16 | 2.00 | 8.36 |
OCL4-040-040 | 40.0 | -40.0 | -40.82 | -41.74 | 2.50 | 12.71 |
OCL4-050-050 | 50.0 | -50.0 | -50.99 | -52.15 | 3.00 | 15.77 |

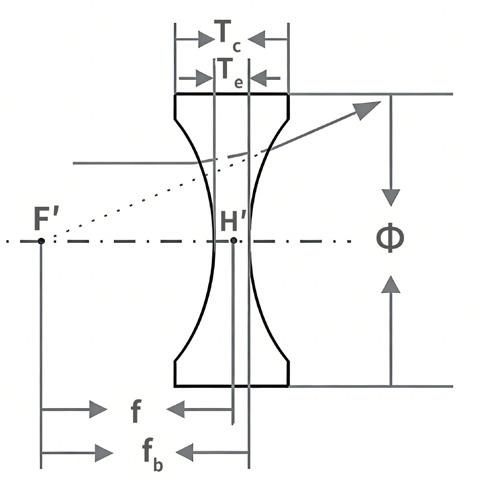

产品图纸
