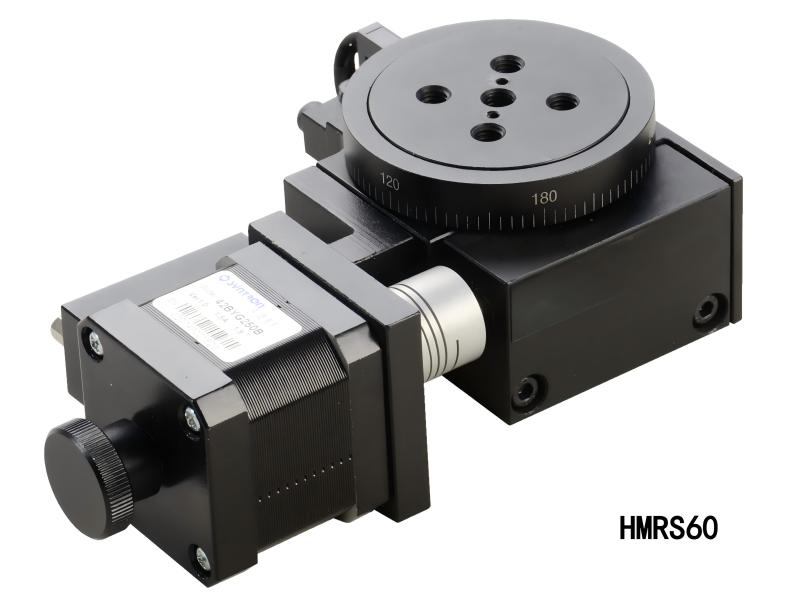

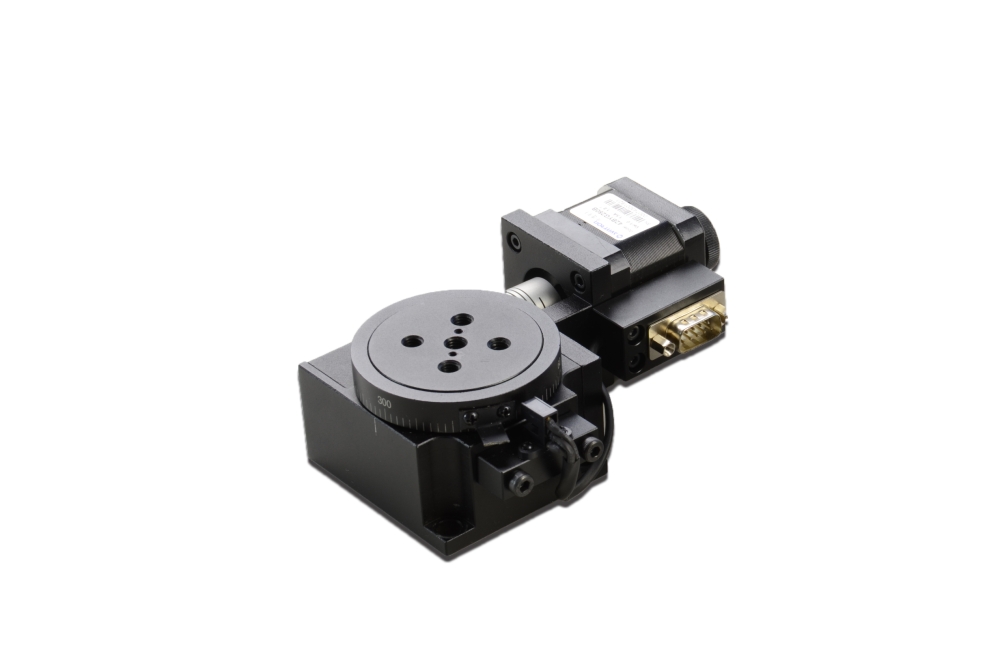

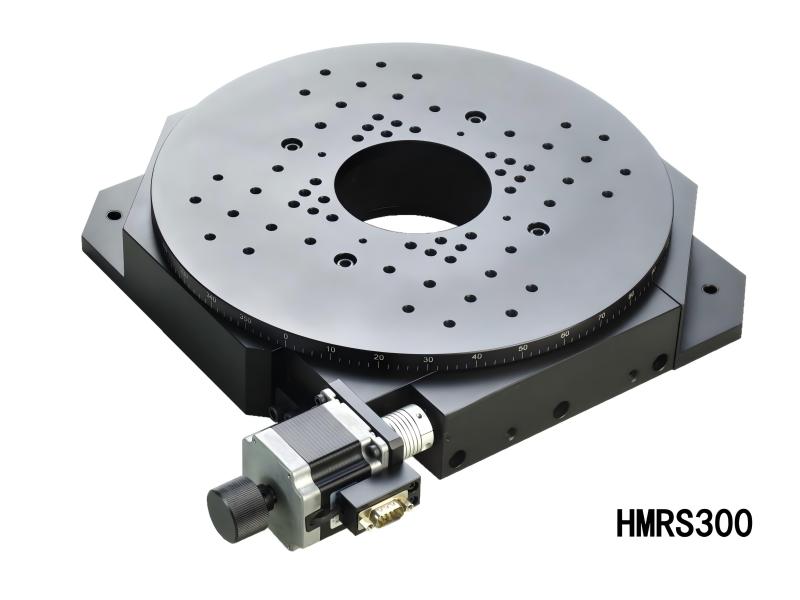

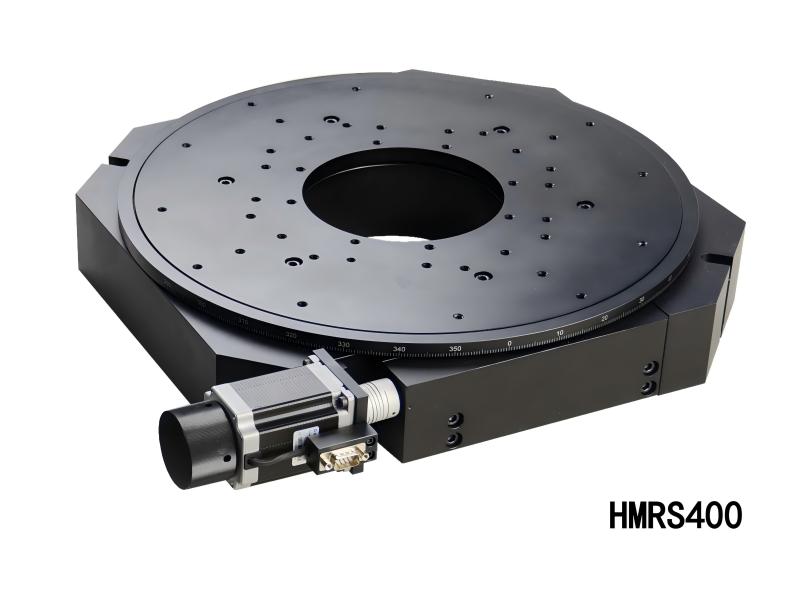

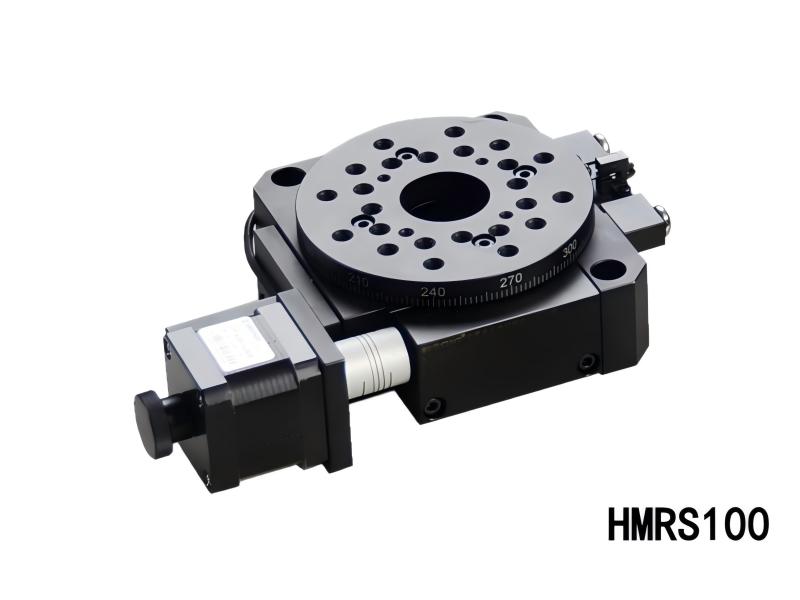

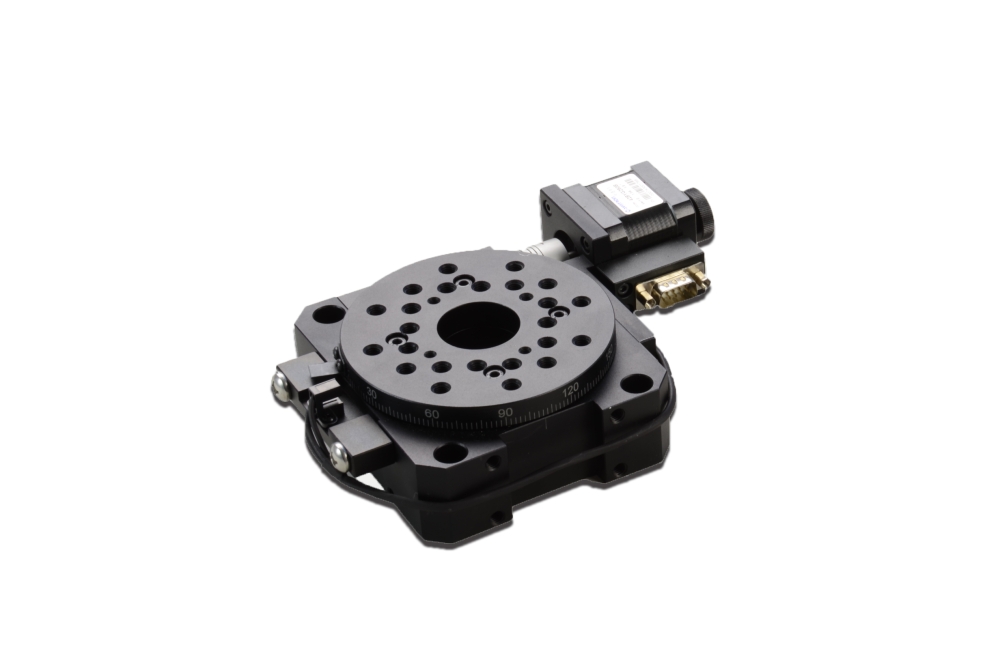

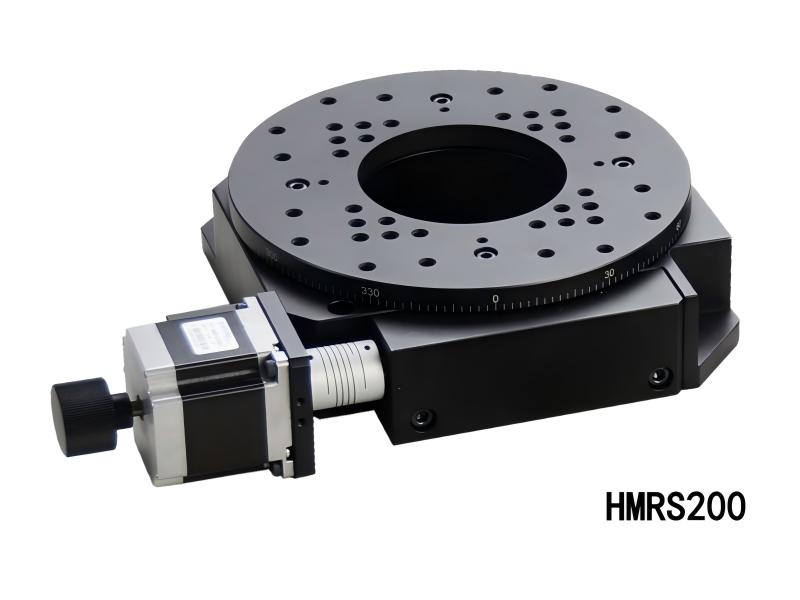

- HMRS电控旋转台系列
- HMRS系列
主要特征:
◇ 精加工蜗轮蜗杆传动, 角度全圆无极限调整
◇ 可设零位光电开关
◇ 可换装伺服电机
◇ 更换运动部件和电机, 核心零件经特殊处理 后, 可应用于真空环境中。
产品介绍
HMRS 电控旋转台系列通过步进电机驱动, 实现角度调整自动化。精密轴系设计, 精度高, 承载大。步进电机与 传动件通过进口弹性联轴器联接, 消除误差影响。旋转台面外圈标刻度, 示值直观。配置手轮电控、手动均可, 标 准接口, 方便信号传输。
产品参数
型号 | HMRS40 | HMRS60 | HMRS100 | HMRS200 | HMRS300 | HMRS400 |
台面直径(mm) | 40 | 60 | 100 | 200 | 300 | 400 |
传动比 | 120:1 | 90:1 | 180:1 | 180:1 | 270:1 | 720:1 |
分辨率 | 0.0002° | 0.0003° | 0.0002° | 0.0002° | 0.0001° | 0.000039° |
重复定位精度 | <0.05° | <0.01° | <0.005° | <0.004° | <0.0035° | <0.003° |
最大速度 | 30°/s | 50°/s | 25°/s | 15°/s | 12.5°/s | 6°/s |
步进电机(1.8°) | 25 步进电机 | 42步进电机 | 56步进电机 | |||
最大静转矩(Ncm) | 30 | 40 | 40 | 80 | 80 | 150 |
最大中心负载(kg) | 20 | 30 | 50 | 80 | 70 | 80 |
自重(kg) | 0.45 | 0.9 | 1.8 | 7.2 | 13.5 | 37.5 |
备注 | 应用真空环境中，需单独订货 | |||||

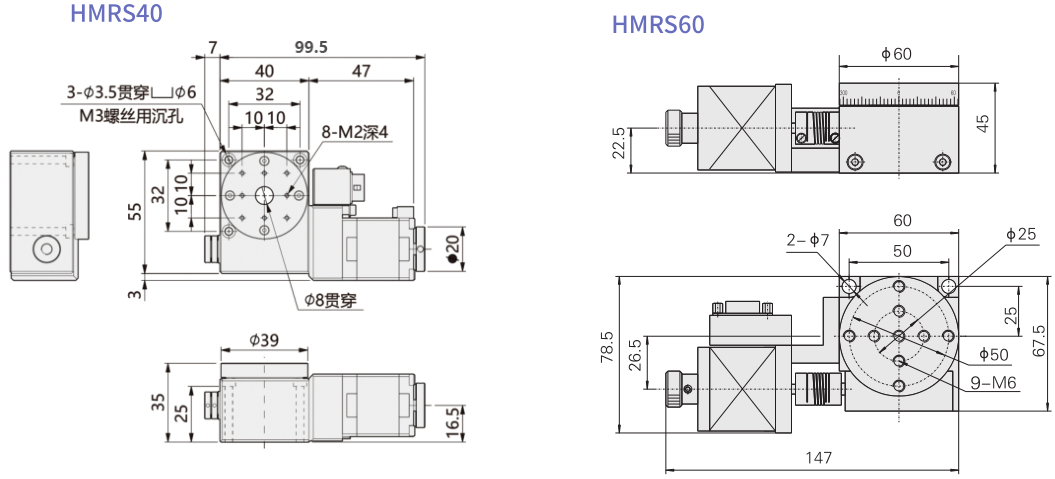

产品图纸
