- 订制系统
- 订制系统
- 垂直聚焦单色器支架系统
产品介绍
需求：
通过多个电机调节聚焦（即可每个电机单独调节垂直倾斜，也可由 一 个命令整体控制聚焦 ) ，支架的框架用 铝合金，旋转直径 260mm ，聚焦曲率半径最小可达 2700mm ，也可调节为非聚焦模式（平板状态） ，电机 采用两项步进电机， 256 细分下理论分辨率 =0.42′ 。
产品参数
检测结果：
序号 | 项目 | 指标及要求 | 验收方法和检测结果 |
聚焦支架 | 晶片支撑片 | 20片，单片宽度10mm，长度不小于100mm， 厚度≤1.5mm | 晶体支撑片尺寸卡尺检测尺寸合格 |
聚焦半径 | 2700mm~非聚焦模式 | 实验室激光测试能在2700mm处聚焦并 在此处能调到非聚焦模式，检测合格 | |
外形尺寸 | 旋转直径尽可能小于300mm | 设计图纸207mm（不含插头） 出厂用卡尺实测合格 | |
姿态调整台 及底座 | 聚焦面高度 | 聚焦装置装上后的聚焦面中心可以到1200mm， Z方向电动调节±10mm | 出厂用卷尺及卡尺检测合格电动 Z方向升降台出厂实测合格 |
转动 | 绕竖直方向(z轴)360°, 精度≤0.5' | 出厂实测合格 | |
倾斜 | 绕晶片支撑片的法线方向实现俯仰功能， 不小于士5°, 精度0.5' | 出厂实测合格 | |
平移 | x轴方向(束线方向)运动范围不小于±20mm，精度 ≤0 .01mm;y轴方向(水平面内垂直于束线方向)运动范围不 小于+20mm～-260mm，精度≤0 .01mm。 | 出厂实测合格 | |
电机 控制系统 | 电机控制 情况 | 各部分运动控制正常 | 出厂前查验合格 |
程序 | 可以进行现场激光束流调试，可实现对每个电机运动的控 制，也可输入聚焦距离控制20个电机自动聚焦。 | 出厂前查验合格 | |
二次开发 接口 | windows平台，labview程序接口 | 出厂前查验合格 |

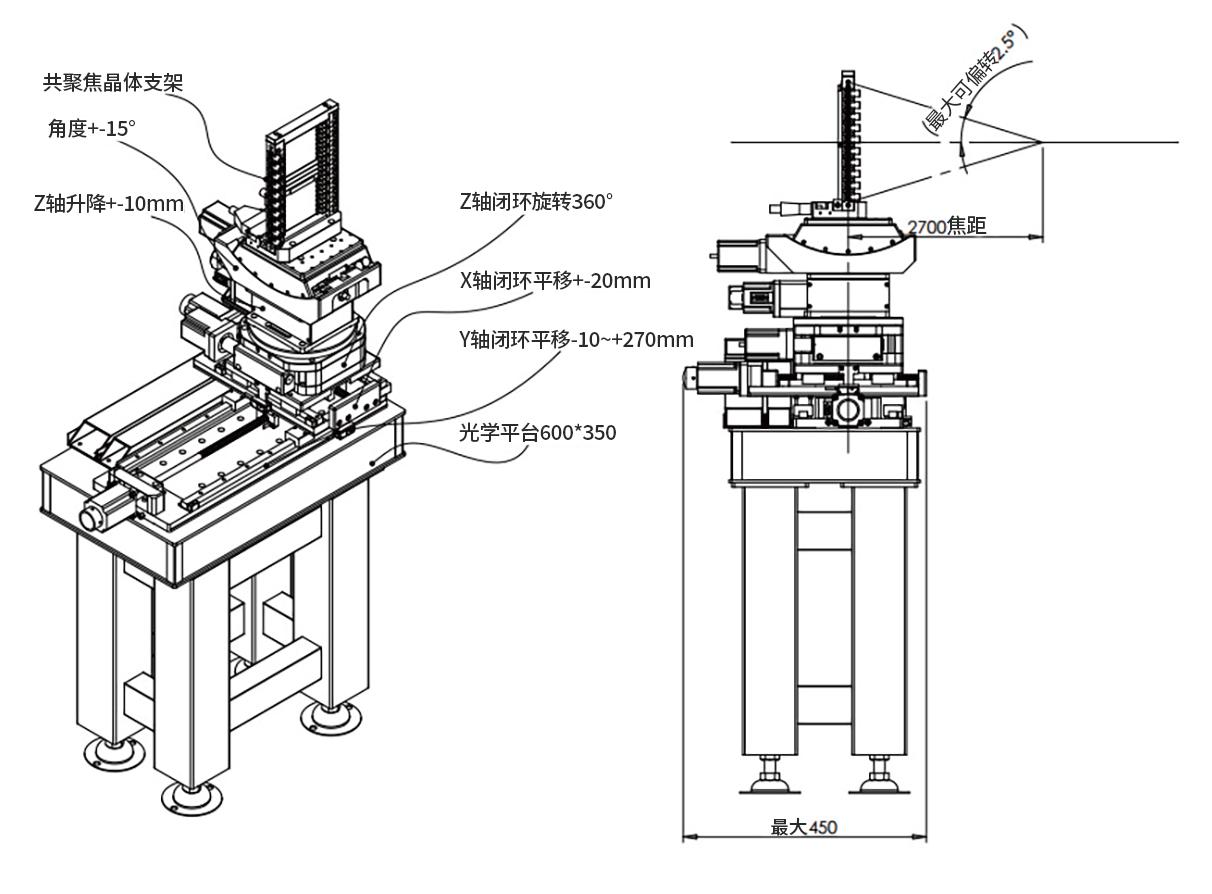

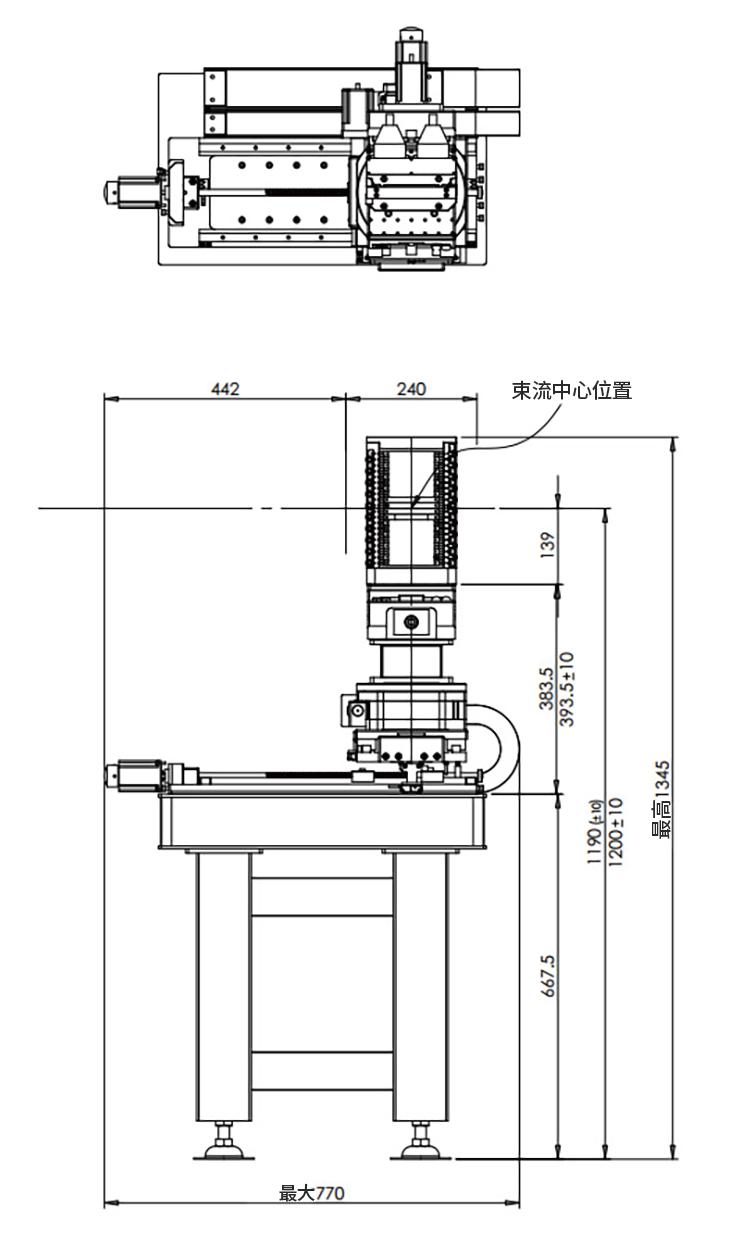

产品图纸
