产品介绍

测试方式：

二维扫描测试，具有平面反射镜和球面反射镜反射率面扫描测试功能，机械结构具备直角坐标系下的 S 型二维直线扫描和极坐标系下变径圆周扫描功能，扫描间隔和密度可软件设定。

主体结构要求：

运动机构主体采用大理石，光源端和探测端尽量处于结构中心区；机械结构设计上满足平面镜二维线扫描测试和球面镜变径圆周扫描测试需求，在球面镜反射率扫描测试过程中，激光器端和探测端应保持固定，镜面运控机构完成曲面不同测试点的空间定位。

探测端应具备自动运行至空腔位进行空腔测试功能，镜体夹持机构应具备程序控制移出空腔光路功能。

扫描定位精度：

X 、Z 向重复定位精度≤ 2μm ，径向旋转重复定位精度≤ 30μm ，全镜面（400mm 以上）扫描过程中，腔镜光斑跳动角不大于 ±20urad。

反射率测试入射角：

最小入射角≤ 10°, 最大入射角≥ 45°, 可根据需求设定；入射角变化和反射角变化符合光学原理，机械结构应为零背隙设计，程序控制自动旋转调节，角度重复精度≤ 0.02° 。

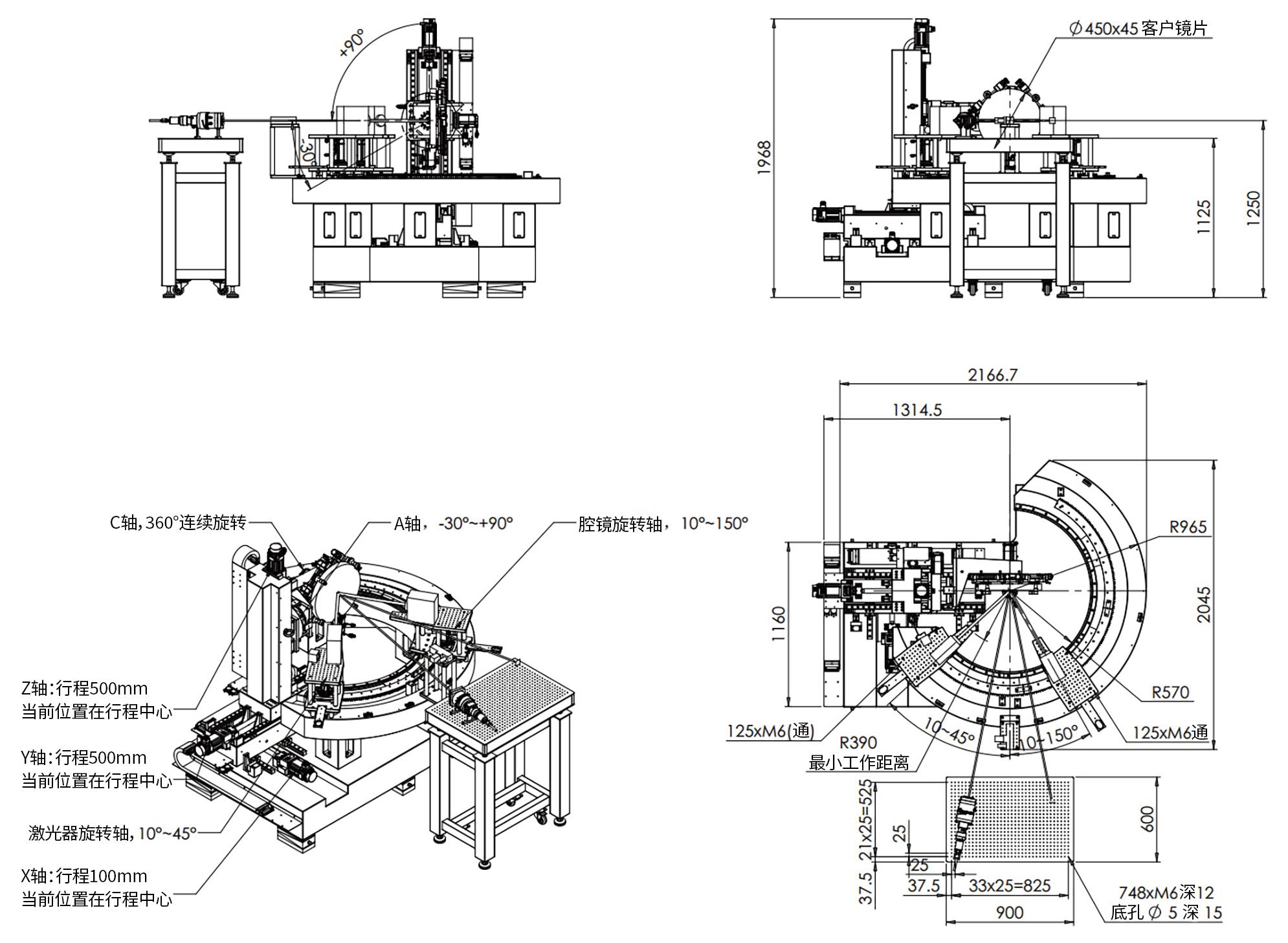

产品图纸
