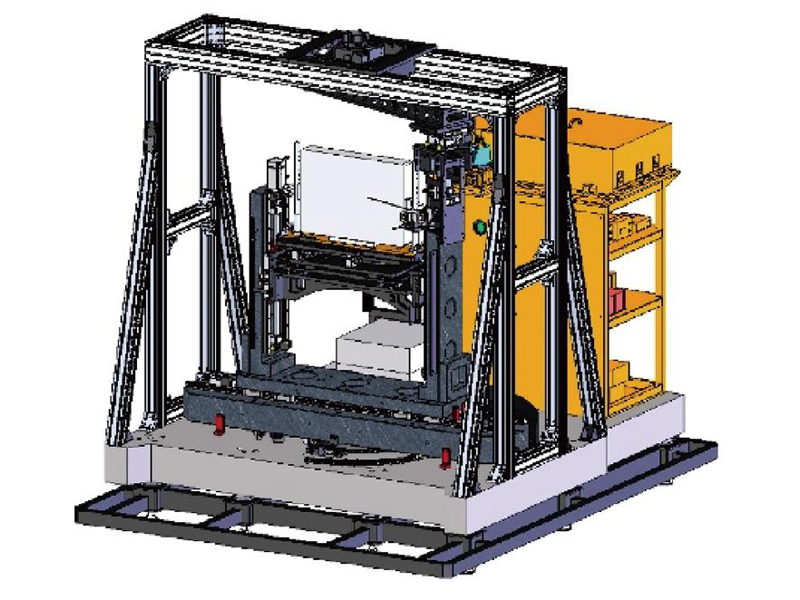

- 大口径介质膜光学元件扫描检测系统
产品参数
技术指标：
大行程二维平移台扫描范围：650mm×500mm
大行程二维平移台最大有效负载：≥ 85kg
二维扫描反射光斑跳动量 ( 以龙门吊电动台上的光束检测 定位仪进行测量 )：≤ 0.1mm
大行程二维平移台扫描范围：650mm×500mm
主机宽 x 高 x 深：≤ 3200mm×2700mm×2600mm
检测结果：
序号 | 名称 | 量程范围及精度 | 测试结果 |
1 |
大行程二维电动平移台 | 扫描范围 650x500mm | 合格 |
二维扫描反射光斑跳动量 ( 以龙门吊电动台上的光 束检测定位仪进行测量 )：≤ 0.2mm | 合格 | ||
最大有效负载：≥ 85kg | 合格 | ||
重复定位精度：优于 5μm | 合格 | ||
最大速度：≥ 30mm/s | 合格 | ||
俯仰直线度：≤ 50μm | 合格 | ||
方位直线度：≤ 50μm | 合格 | ||
2 |
电动载物旋转台 | 旋转角度范围：-2°~ 67° | 合格 |
最大有效负载：≥ 200Kg | 合格 | ||
电动载物旋转台最大速度：≥ 1° /s | 合格 | ||
电动转台重复定位精度：优于 0.01° | 合格 | ||
3 | 悬臂转台 | 旋转角度范围：5°~ 185° | 合格 |
电动载物旋转台与悬臂转台同轴度≤ 0.1mm | 合格 | ||
方位俯仰调整范围：≥ ±30° | 合格 | ||
最大有效负载：≥ 15kg | 合格 | ||
4 | 探测器准直定位机构 二维电动平移台 | 行程：≥ 50mm×50mm | 合格 |
方位 / 俯仰二维转台角度调整范围：≥ ±5° | 合格 | ||
5 | 光束检测分束镜 一维电动平移台 | 行程：≥ 20mm | 合格 |
6 | 待测件轴向电动平移台和 待测件方位 / 俯仰电动转台 | 行程：≥ 20mm | 合格 |
角度调整范围：≥ ±3° | 合格 | ||
7 | 主机宽 x 高 x 深 | ≤ 3200x2700x2600mm | 合格 |
8 | 主机重量 | 小于等于 2000kg | 合格 |

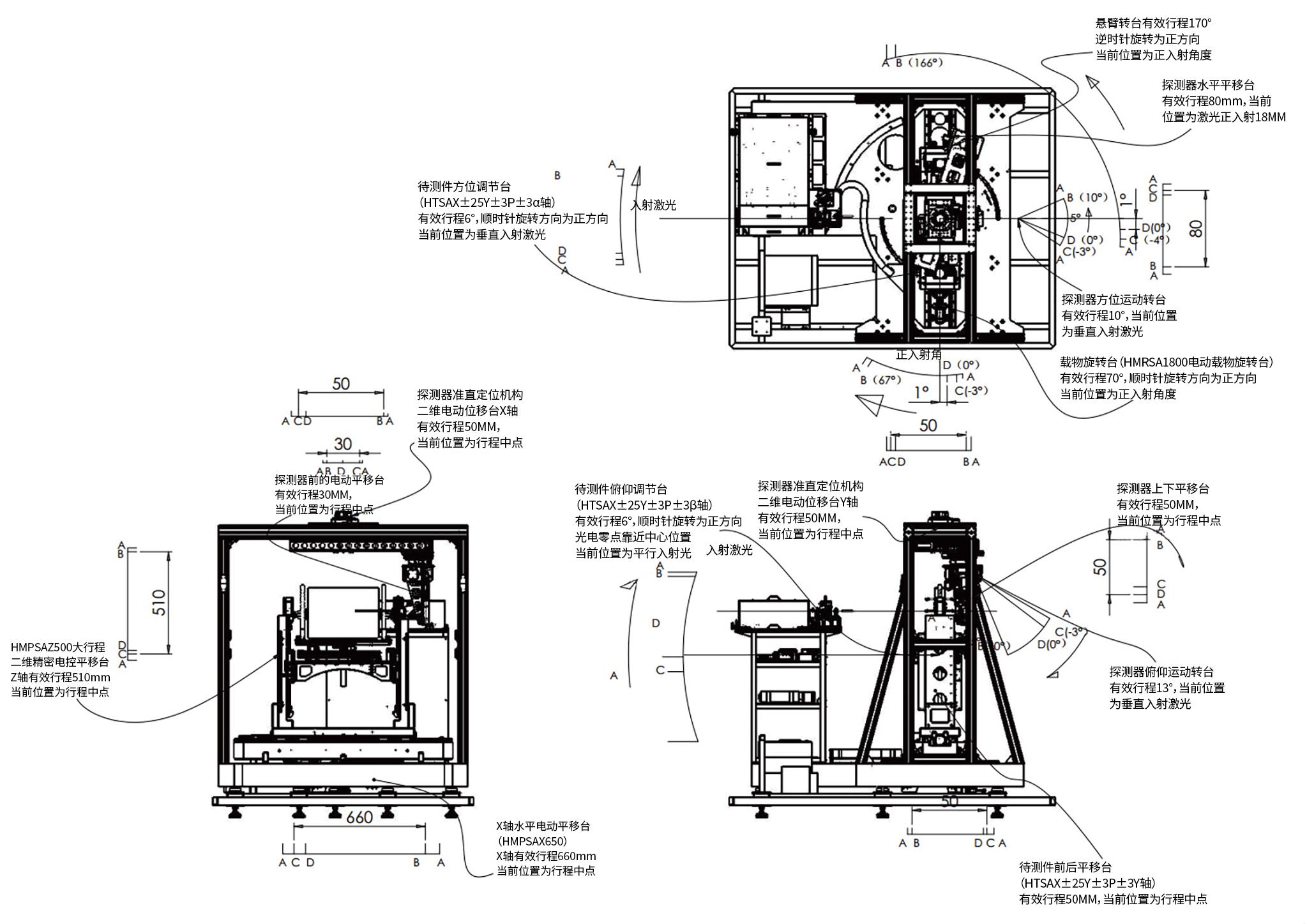

产品图纸
A：硬限位
B：正限位
C：负限位
D：光电零位
