产品参数

第17页-59

Model	MGWsys-4W-CM
轴系 Axis	X	Y	Z
行程 (mm) Travel	800mm	400mm	200mm
定位精度 (μm) Accuracy	±3μm	±2μm	±1μm
双向重复定位精度 (μm) Bi-Directional Repeatability Typical	±1μm	±1μm	±0.75μm
分辨率 (nm) Resolution Guaranteed	50nm
最小增量运动 (nm) Min.incremental Motion	100nm	200nm	200nm
直线度 (μm) Straightness	±3μm	±2μm	±2.5μm
平面度 (μm) Flatness	±3μm	±2μm	±2.5μm
最大速度 (mm/s) Maximum Speed	1000mm/s	200mm/s	200mm/s
最大加速度 (mm/s2) Maximum Acceleration	5000mm/s2	500mm/s2	500mm/s2
负载能力 (kg) Load Capacity	25kg
正交性 Orthogonality	5arcsec
检测溯源性 Traceability For Calibration	GB_T 17421.2-2016, 往返 5 次， ≥ 5Plot/L
平均无故障时间 MeanTime Before Failure(MTBF)	23000Hours
注：精度指标为负载桌面上方 25 mm 处测量。
注：其它驱动方式和精度要求可定制

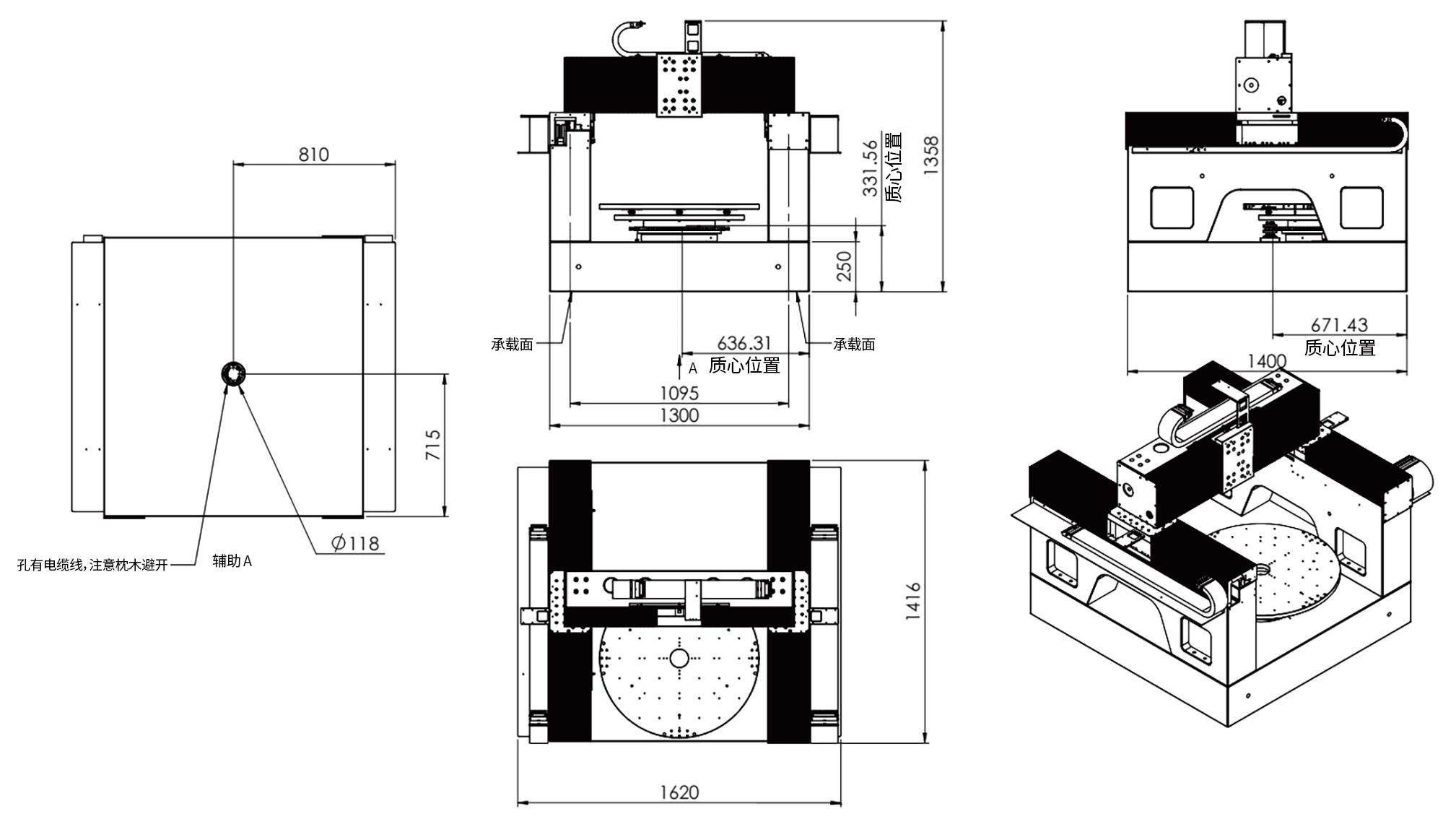

产品图纸

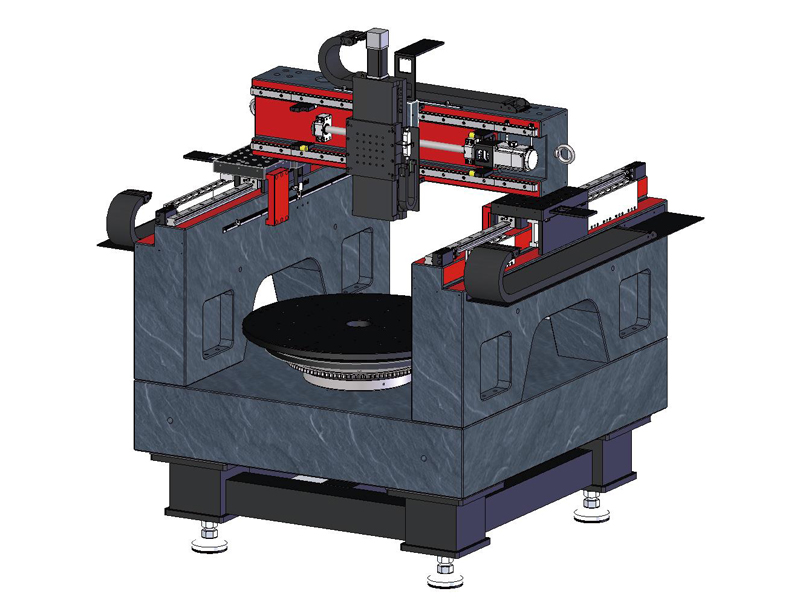

第17页-62

第19页-63
