订制系统

特点：
◇ 可以根据客户需求定制二维、三维或者多维双 Z 轴系统，特别适合应用于一些自身重量比较大，但是要求高稳定，高精度的仪器设备的升降调节。一般双 Z 轴上面的负载可以高达 40kg ，其中的电动位移台应包括减速机和失电保护装置，保证断电情况下待测样品的安全性。

产品参数

技术指标要求：

◇ X( 水平平移 ) 和 Z( 垂直平移 ) 两维有效行程均为 500mm

◇ X 方向电移台需加宽，设计宽度为 300mm 一 400mm 稳定性更好

◇ 电动位移台 8 细分开环分辨率： 3.125μm

◇ 电动位移台重复定位精度：<3μm

◇ 运行直线度：<12μm/100mm

◇ 运行平直度：<25μm/100mm

◇ 竖直方向运行速度：2mm/s

◇ 水平方向移动速度：40mm/s

◇最大负载：45k

检测结果：

名称	量程范围及精度	测试结果
大行程二维平移台	扫描范围 650mmX500mm	合格
	二维扫描反射光斑跳动量 ( 以龙门吊电动台上的光束检测定位仪进行测量）：≤ 0.2mm	合格
	最大有效负载 : ≥ 85Kg	合格
	重复定位精度 : 优于 5μm	合格
	最大速度 : ≥ 30mm/s	合格
	俯仰直线度 : ≤ 50μm	合格
	方位直线度 : ≤ 50μm	合格

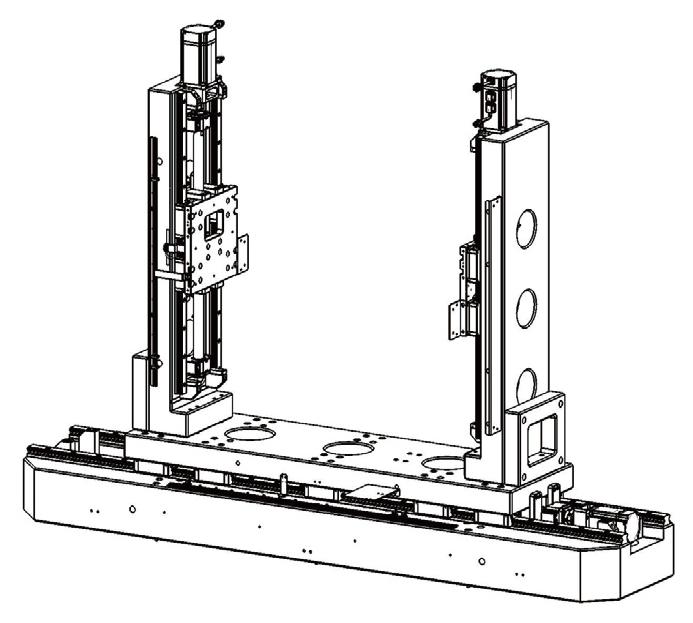

产品图纸

第15页-56
