所有测量数据基于模组安装在 5μm 大理石台面上
最佳使用温度 20℃ +1℃
测量标准基于 HXsys 测量标准，符合 ISO230-2 or GBI7421
表面处理：铝 - 黑色阳极氧化正交度：<15urad(3 角秒 )
ACS 驱控一体带 PEG 同步位置输出 ◇ 激光干涉仪往返十次测试

产品参数

直线电机模组	X 轴性能参数	Y 轴性能参数
有效行程 (mm) Travel	400	400
定位精度 (μm) Accuracy	±1	±1
重复定位精度 (μm) Bi-Directional Repeatability	±0.5	±0.5
直线度 (μm) Horizontal Straightness	±2.5	±2.5
平面度 (μm) Flatness	±5	±5
编码器类型 (NA) Encoder Type	增量式光栅	增量式光栅
分辨率 (μm) Resolution	0.1	0.1
实际负载 (kg) Custom Load	20	20+X 轴
最大速度 (mm/s) Maximum Speed	500	500
最大加速度 (g) Maximum Acceleration	0.5	0.5
额定推力 (N) Contionuous Force	116	227
峰值推力 (N) Peak Force	579	1384
光电开关极性 (NA) Photoelectric Switch	NA	NA
线缆长度 (m) Cable Length	5	5

检验报告：

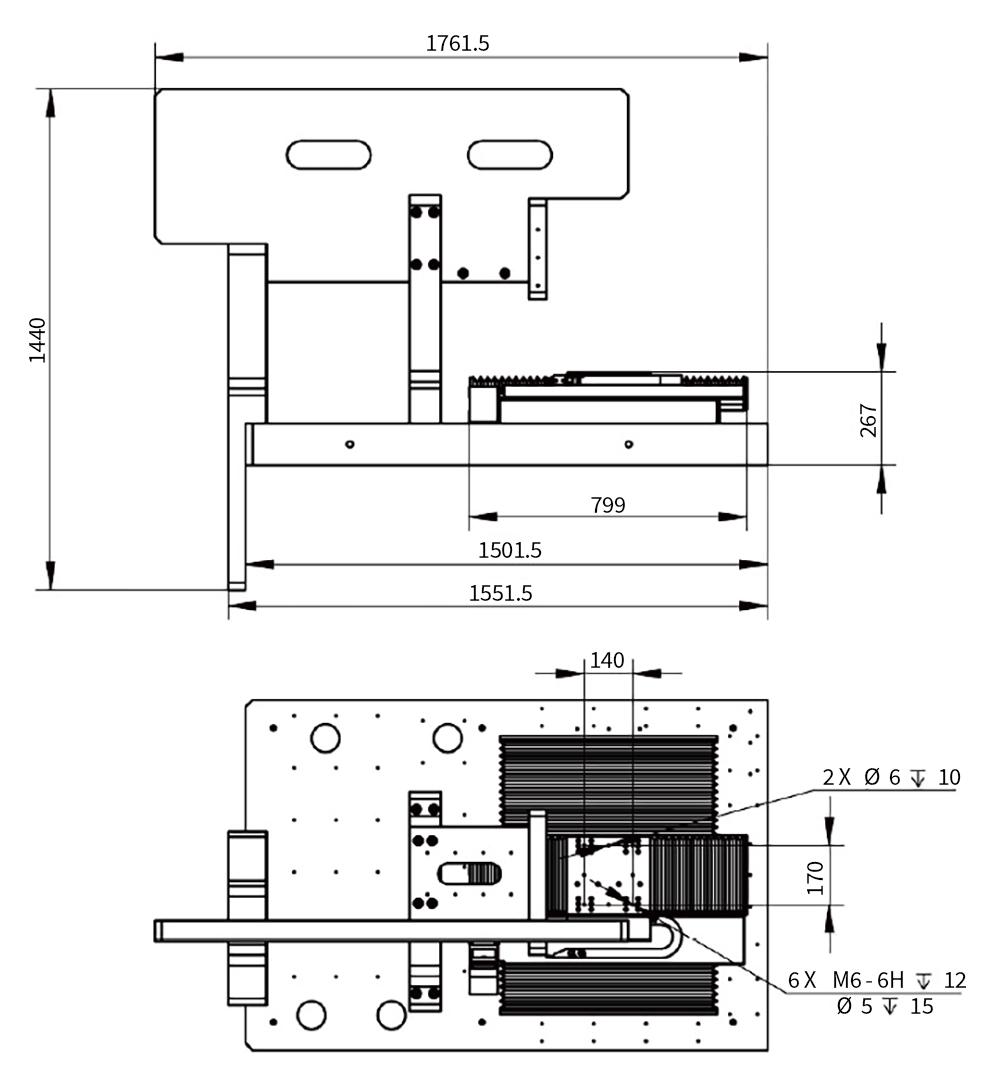

产品图纸
