光栅单色仪: BWDG50-Z 型光栅单色仪

主要特征：
精度高 , 重复性好 , 分辨率高

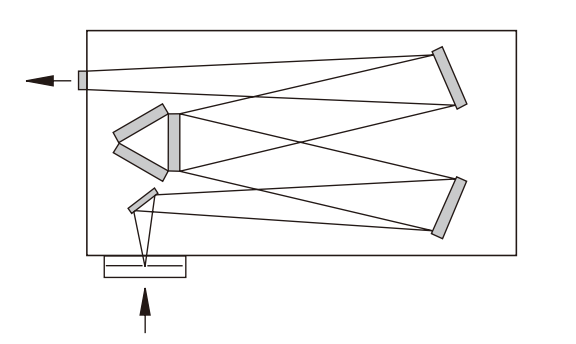

三光栅塔台设计 , 方便更换
中文 Windows 操作平台
标准 USB 接口
全波段自动扫描

产品介绍

BWDG-Z 系列单色仪通过仪器内单片机控制步进电机，带动光栅转动，将复合光分解为单色光，通过自动转换光栅，工作范围可覆盖紫外、可见及红外光谱区域。单色仪可由计算机控制，实现波长扫描显示的自动化，同时它的控制精度高，功能强，操作简单，硬件可靠，具有很高的性价比。

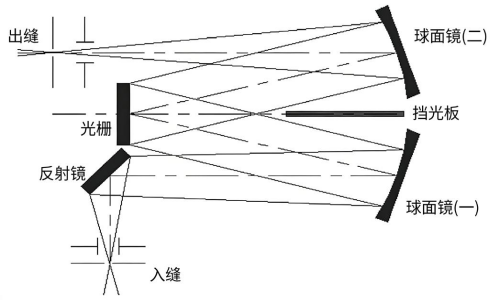

仪器光路原理：

复色光源从入射缝经反射镜照射到球面镜（一）上，此镜将平行光投射到光栅上，经光栅衍射分光，将复色光分成不同波长的平行光束，以不同的衍射角度投射到球面镜（二）上。球面镜（二）将接受的平行光束聚焦在出缝处，从而得到一系列的按波长排列的光谱。透过出射的光束只是光谱宽度很窄的一束单色光，扫描机构运行时，光栅随之转动，可以得到所选择的单色光。

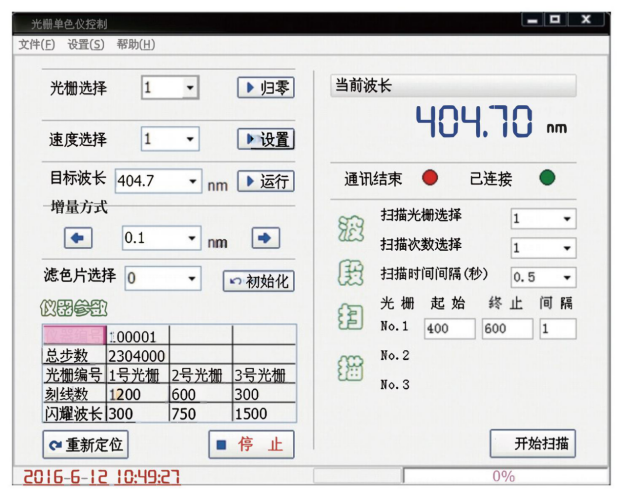

软件功能介绍：

本软件是基于 Windows 平台的可执行程序。安装简单，使用方便，仪器采用标准的 USB 接口，方便转换。其优越的自动校准、记忆、超硬件保护等功能，提供接口函数，便于用户二次开发。

软件特点：

◇ 人性化界面设计，操作方便

◇ 可直接安装或拷贝到您的电脑，安装简单

◇ 兼容性好

◇ 软件集成性好，占用空间少

◇ 功能强大，有自动校准、记忆、超硬件保护等功能

产品参数

技术指标：

焦距：500mm

相对孔径：f/6.5

波长范围：200-2500nm

分辨率：0.05nm(435.8nm 处 , 缝宽 10µm)

线色散：1.7nm/mm(1200l/mm 光栅 )

准确度：0.2nm(1200l/mm 光栅 )

重复性：0.05nm

最小步距：0.0025nm

狭缝：宽度 0.1-3mm ，连续可调，高度 10mm

焦面尺寸：25×14mm ( 或狭缝 )

光栅台：三光栅 ( 用户任选 )

外形尺寸：550×288×195mm

重量：20kg

杂散光：<10-3 ( 用 He-Ne 激光器在 632.8nm±8nm 处测定 )
