我司结合多年在隔振领域的研发及应用经验，开发的一款隔离器，支腿为独立式圆腿支撑，无整体共振，内部三线摆设计可将振动隔离到更低的水平，并在受到干扰后实现高精度工作台重新定位，层流阻尼技术大大提高阻尼效率，混合腔设计极大增加给定的尺寸下的柔性体积，同时有效降低了固有频率。

产品介绍

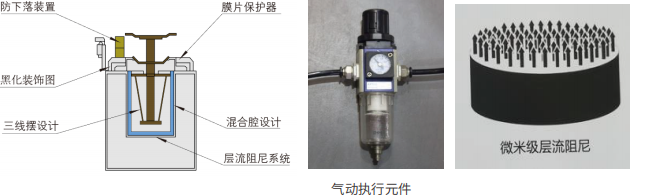

细节介绍：

◇ 高性能气动减振器，共振频率最低 1HZ

◇ 混合腔设计最大程度的提高了工作稳定性与极低的固有频率

◇ 支腿顶部配有安全连接件，大大提升安全性

◇ 微米级层流阻尼

◇ SMC 纳米级高流量气动执行元件

◇ 三线摆设计最大程度的隔离振动并在受到干扰后实现高精度复位

◇ 顶部调节装置可轻松完成 ±10mm 调节

◇ 气动控制单元采用进口品牌

产品参数

技术指标：

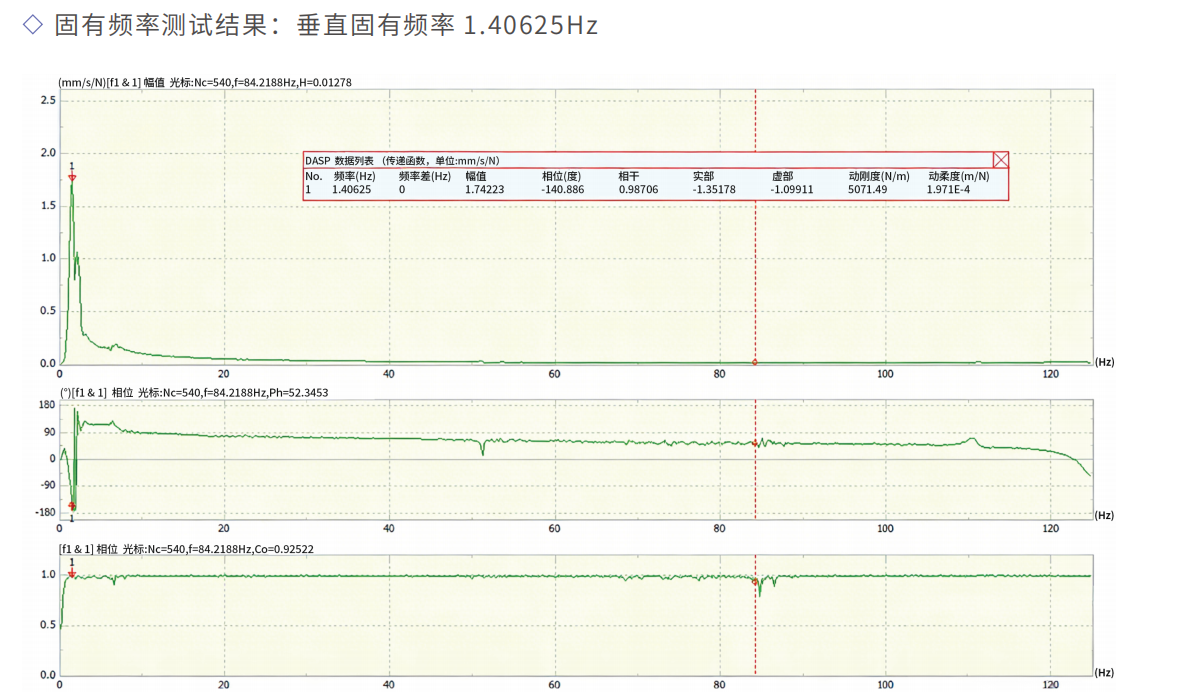

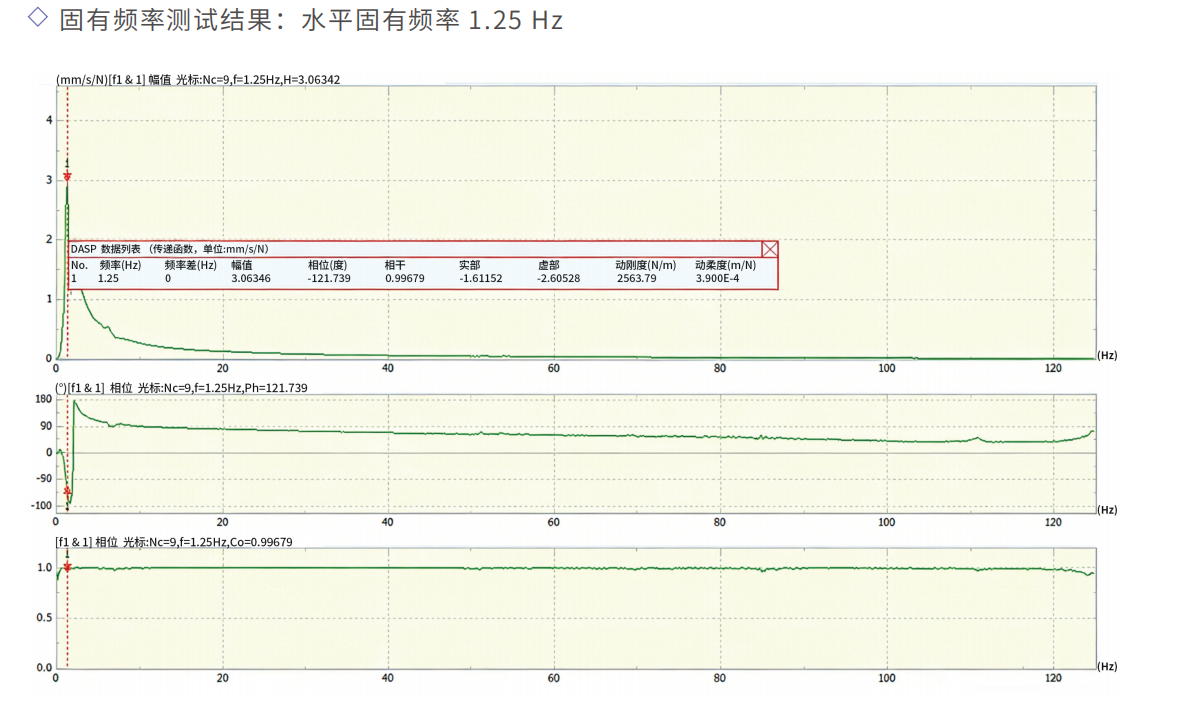

固有频率：垂直 <1.0-1.5HZ；水平 <1.0-1.5HZ( 与实际负载相关 )

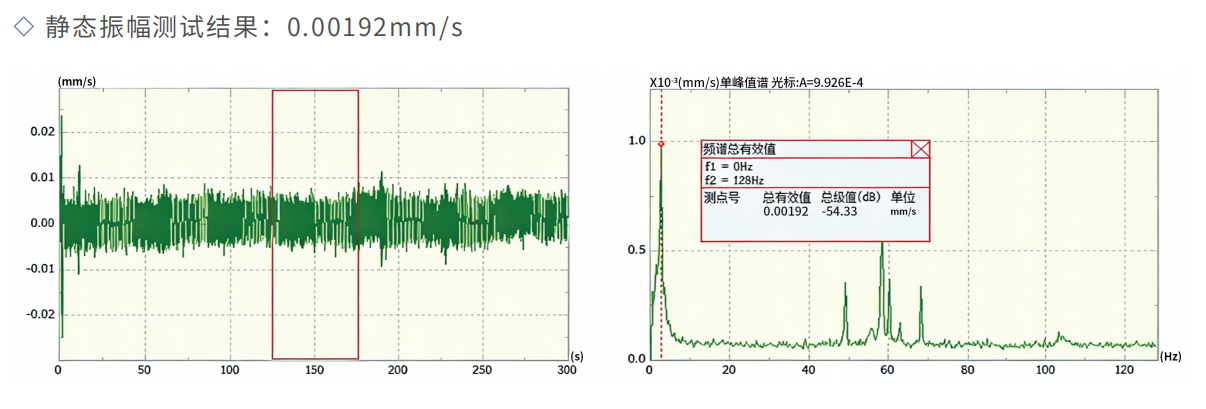

振幅：<0.002mm

调节方式：自动调平

台面平面度 <0.1mm/(600mm×600mm) ，台面粗糙度 <0.8μm

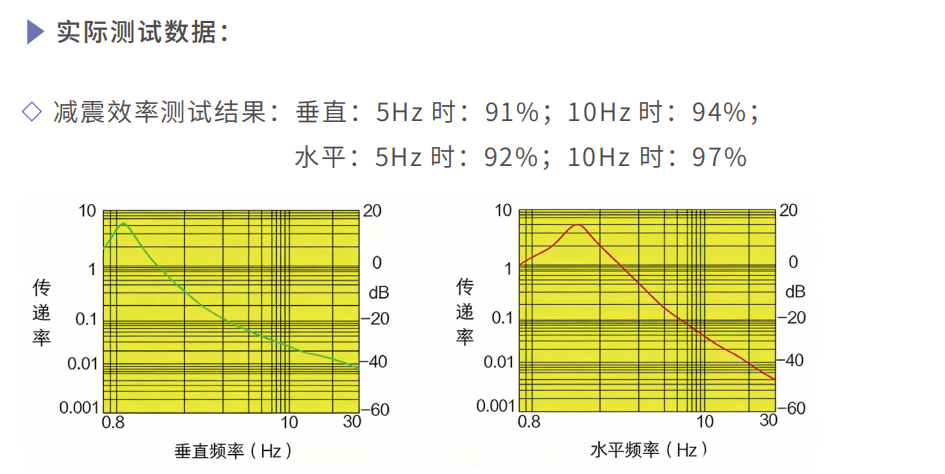

减振效率：垂直—5Hz 时：85-90%；10Hz 时：91-96%；水平—5Hz 时：87-92%；10Hz 时：92-97%

工作复位精度：±0.1mm

隔振方式：三线摆杆、混合腔结构 ◇ 阻尼方式：微米级层流阻尼

气源：标配静音空气压缩机；噪音：52db

标准整体高度：800mm( 可定制 )

型号	尺寸 (mm)	台面厚度 (mm)	支腿数量	支腿外径 (mm)	孔间距 (mm)	台面重量 (kg)
HBTW-12-08	1200×800	100	4	φ300	25×25	≈ 112
HBTW-12-10	1200×1000	100	4	φ300	25×25	≈ 140
HBTW-15-10	1500×1000	200	4	φ300	25×25	≈ 206
HBTW-20-10	2000×1000	200	4	φ300	25×25	≈ 276
HBTW-30-10	3000×1000	300	6	φ300	25×25	≈ 498
HBTW-15-12	1500×1200	200	4	φ300	25×25	≈ 248
HBTW-18-12	1800×1200	200	4	φ300	25×25	≈ 302
HBTW-20-12	2000×1200	200	4	φ300	25×25	≈ 334
HBTW-24-12	2400×1200	200	4	φ300	25×25	≈ 401
HBTW-30-12	3000×1200	300	6	φ300	25×25	≈ 597
HBTW-35-12	3500×1200	300	6	φ300	25×25	≈ 698
HBTW-20-15	2000×1500	200	4	φ300	25×25	≈ 418
HBTW-24-15	2400×1500	200	4	φ300	25×25	≈ 501
HBTW-30-15	3000×1500	300	6	φ300	25×25	≈ 748
HBTW-35-15	3500×1500	300	6	φ300	25×25	≈ 872
HBTW-40-15	4000×1500	300	6	φ300	25×25	≈ 998
诸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，请联系我们

注：选择蜂窝粘接光学平台时，型号应增加 B，如 HBTW-12-08B
