- 气浮隔振光学平台
- 独立式气浮隔振平台

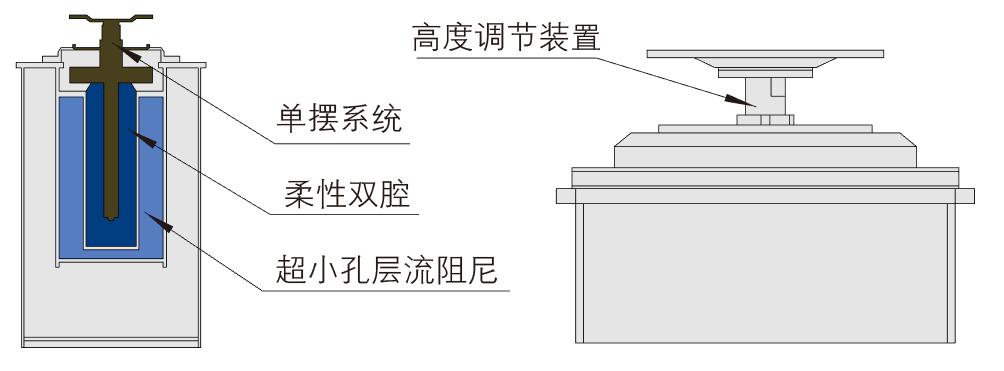

内部采用柔性双腔与超小孔层流阻尼设计，内部中心单摆杆结构，当外部发生振动时内部摆杆摆动可有效的打 消外部振动，采用进口阀体，顶部调节装置可完成 ±10mm 调节范围，四个支腿相互独立，自动充气，自动平 衡，响应时间短， 平衡速度快。推荐应用于振动要求非常高的仪器使用， 可选配脚轮。
细节介绍：
◇ 中心单摆杆结构大大提高隔振性能
◇ 柔性双腔设计提高整体稳定性
◇ 超小孔层流阻尼降低共振频率
◇ 超柔性橡胶降低固有频率
◇ 顶部调节装置补偿不平坦地面可实现 ±10mm 调节
技术指标：
> 固有频率：垂直 <1.2-1.8HZ；水平 <1.2-1.6HZ( 与实际负载相关 )
> 固有频率：垂直 <6-10HZ；水平 < 6-8HZ( 与实际负载相关 )
> 振幅：<0.004mm
> 调节方式：自动调平
> 台面平面度 <0.1mm/(600mm×600mm) ，台面粗糙度 <0.8μm
> 减振效率：垂直—5Hz 时：84-90%；10Hz 时：89-93%；水平—5Hz 时：84-92%；10Hz 时：89-92%
> 隔振方式：摆杆消振
> 阻尼方式：超小孔层流阻尼
> 气源：标配静音空气压缩机；噪音：52db > 标准整体高度：800mm( 可定制 )
型号 | 尺寸 (mm) | 台面厚度 (mm) | 支腿数量 | 支腿外形 (mm) | 孔间距 (mm) | 台面重量 (kg) |
HBSP-12-08 | 1200×800 | 100 | 4 | 120×120 | 25×25 | ≈ 112 |
HBSP-12-10 | 1200×1000 | 100 | 4 | 120×120 | 25×25 | ≈ 140 |
HBSP-15-10 | 1500×1000 | 200 | 4 | 200×200 | 25×25 | ≈ 206 |
HBSP-20-10 | 2000×1000 | 200 | 4 | 200×200 | 25×25 | ≈ 276 |
HBSP-30-10 | 3000×1000 | 300 | 6 | 200×200 | 25×25 | ≈ 498 |
HBSP-15-12 | 1500×1200 | 200 | 4 | 200×200 | 25×25 | ≈ 248 |
HBSP-18-12 | 1800×1200 | 200 | 4 | 200×200 | 25×25 | ≈ 302 |
HBSP-20-12 | 2000×1200 | 200 | 4 | 200×200 | 25×25 | ≈ 334 |
HBSP-24-12 | 2400×1200 | 200 | 4 | 200×200 | 25×25 | ≈ 401 |
HBSP-30-12 | 3000×1200 | 300 | 6 | 200×200 | 25×25 | ≈ 597 |
HBSP-35-12 | 3500×1200 | 300 | 6 | 200×200 | 25×25 | ≈ 698 |
HBSP-20-15 | 2000×1500 | 200 | 4 | 200×200 | 25×25 | ≈ 418 |
HBSP-24-15 | 2400×1500 | 200 | 4 | 200×200 | 25×25 | ≈ 501 |
HBSP-30-15 | 3000×1500 | 300 | 6 | 200×200 | 25×25 | ≈ 748 |
HBSP-35-15 | 3500×1500 | 300 | 6 | 200×200 | 25×25 | ≈ 872 |
HBSP-40-15 | 4000×1500 | 300 | 6 | 200×200 | 25×25 | ≈ 998 |
HBSP-42-15 | 4200×1500 | 300 | 6 | 200×200 | 25×25 | ≈ 1048 |
HBSP-48-15 | 4800×1500 | 400 | 8 | 200×200 | 25×25 | ≈ 1360 |
HBSP-54-15 | 5400×1500 | 400 | 8 | 200×200 | 50×50 | ≈ 1530 |
HBSP-60-15 | 6000×1500 | 400 | 8 | 200×200 | 100×100 | ≈ 1701 |
诸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，请联系我们 | ||||||
注：选择蜂窝粘接光学平台时，型号应增加 B，如 HBSP-12-08B
