应用：

     为了防止外界振动对光学测量的精度造成影响，精密设备往往安装在隔振平台上。光学平台系列产品具有抗振 性强，安装孔多等优点， 主要用于在实验室搭建光路或固定仪器， 也多用于工业， 作为工作台使用。

光学平台是 一 种隔除振动的工作平面，它利用自身的低固有频率能有效避开环境振动所产生的共振现象，控 制振幅放大，减少振动传递率，消除环境振动对使用精度的影响，广泛应用于光学测试、激光扫描、激光干涉和 光学制造等科研和教学领域中，适用于全息技术、光谱实验技术、精密检测技术、现代光学、激光技术、集成电子 学、医疗生物及光纤等工程领域。

主要构成

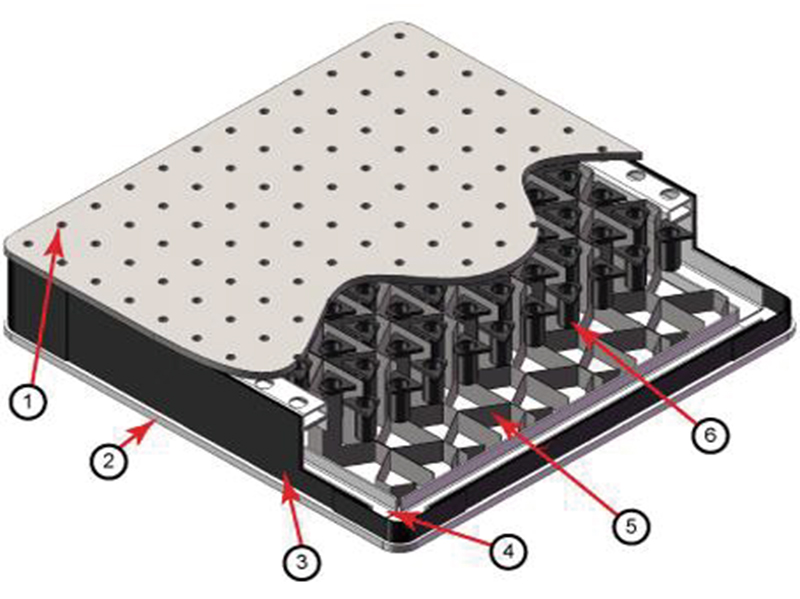

标准光学平台基本组件包括：①顶板；②底板；③侧面精加工贴面；④侧板；⑤蜂窝芯；⑥密封杯等。

主要配件还包括：支撑件，支撑架包括刚性阻尼隔振支撑架，气  浮隔振阻尼支撑架。其他配件还包括仪器架、吊挂抽屉、收纳盒、振  动隔离配件、可安装支杆的光学平台配件、电源插排、LED 灯管、 显示器支架、光学面包板罩壳、遮光材料等等

分类

台面以蜂窝连接方式可分为：焊接光学平台、蜂窝粘接光学平台

蜂窝粘接光学平台

蜂窝光学平台整体采用纯胶粘工艺，整体无焊点，内部垂直粘合的超刚性蜂窝芯支撑，既保证了台面整体性的 同时又增加了台面的刚度与热稳定性，外部采用高复合木材使台面极大的减少水平方向的振动干扰，每个螺纹 孔底部都附有锥形聚合物单独密封，上台板采用优质高导磁不锈钢（430）加工而成，表面经过精密工艺处理后 使平台表面有着更加卓越的平面度， 表面经过亚光处理， 可有效减少了杂散光。( 台面可定制无磁材质 )。

技术指标：

厚度：100/150/200/250/300mm

平面度：<0.1mm/(600mm×600mm)

粗糙度：<0.8μm

孔径：公制 M6，可定制英制螺纹 1/4-20

细节介绍：

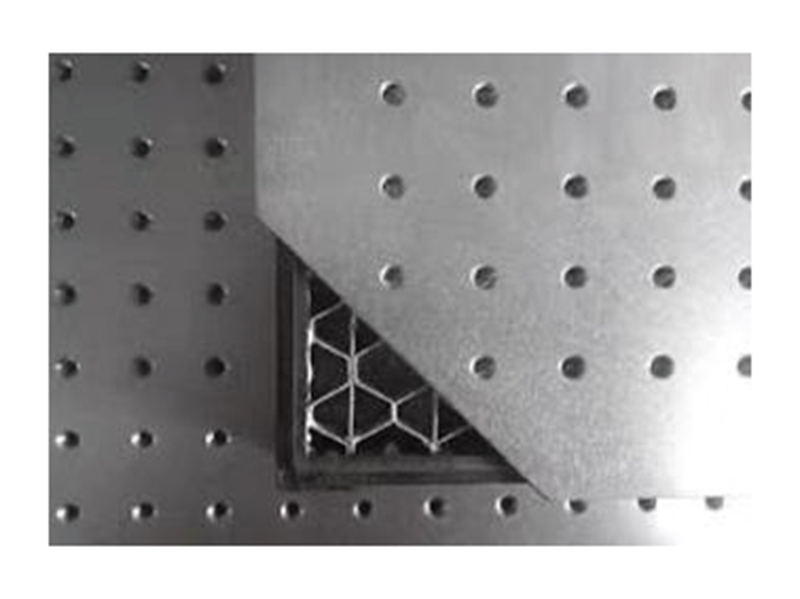

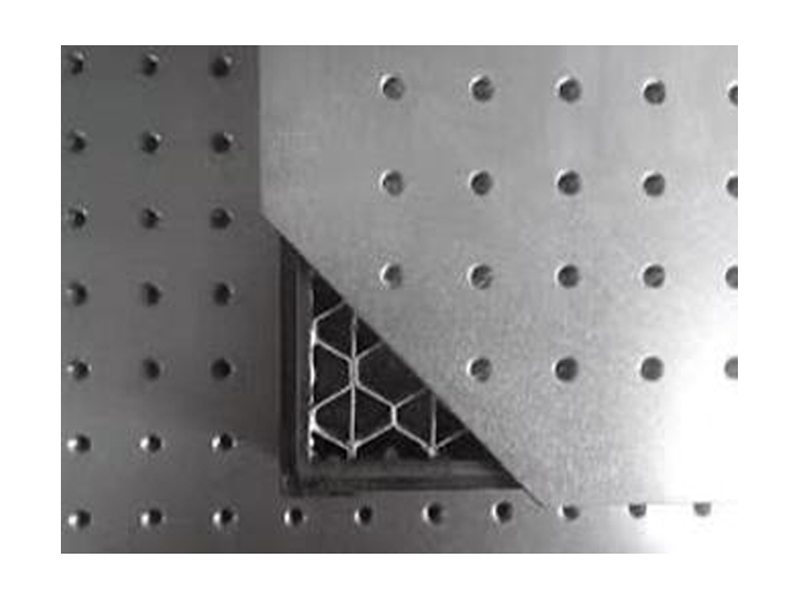

垂直粘合的超刚性蜂窝芯支撑

三核接口提高结构稳固性

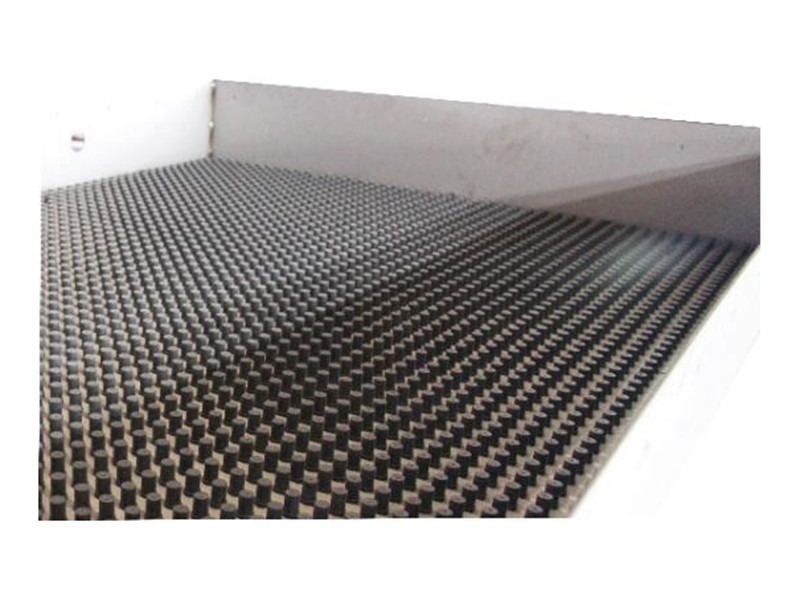

锥形聚合物杯单独密封

产品种类：

整体平台可分为：  阻尼隔振光学平台、气浮隔振光学平台、光学面包板、光学面包板配套简易支架

阻尼隔振光学平台

特点：

◇ 结构坚固， 价格相对较低， 维护调整工作量少， 对高频振动有较好的隔振效果。

适用场景：

◇ 广泛应用于光学实验、光通信、光谱实验、激光干涉、全息应用、激光微细加工、精密计量仪器等领域。

 内部结构：

◇ 通常采用多层夹心式结构，由上台面、蜂窝状支撑结构和底面组成，上台面一般为 高导磁不锈钢材料或弱导 磁不锈钢台面。蜂窝状支撑结构可以降低平台整体重量，提高隔振性能。支撑部分采用 剪切型多层复合橡胶 隔振结构或阻尼隔震垫 ( 如高分子复合橡胶等，  能有效衰减振动能量， 对高频振动有良好的隔振能力 )。

 阻尼隔振光学平台还可分为：普通阻尼隔振平台、多重阻尼隔振平台、高分子阻尼隔振平台

气浮隔振光学平台

特点：

◇ 内置精密空气弹簧隔振系统，固有频率低，能有效衰减多个方向的振动，特别是垂直方向的振动，可自动调

节水平，系统稳定， 噪声低。

适用场景：

◇ 适用于对振动要求极高的精密光学实验、显微成像、医疗生物、光路测试、光学测量、激光干涉、精密检测等领 域，如科研级实验、高端仪器设备的安装平台。

内部结构：

◇ 以蜂窝结构的隔振光学平台居多，具有 高刚度低质量 的比率特点。隔振器采用超薄复合材料气囊、带附加扩 散口的多小孔准层流阻尼技术。

气浮隔振光学平台还分为：标准气浮隔振平台、独立式气浮隔振平台、高性能气浮隔振平台

检测：

光学平台作为精密光学实验和测量的关键载体，其性能直接影响实验结果的准确性和可靠性。因此，对光学平 台进行全面、精准的检测至关重要。以下将详细介绍光学平台主要性能指标的检测方法：

 ◇ 平面度检测

平面度反映了光学平台表面的平整程度，对于保证光路的直线性和光学元件的正确安装意义重大。常用的检 测工具为平晶， 结合干涉法进行检测。

将平晶轻轻放置在光学平台表面，避免产生划痕。在单色光（如钠光灯）照射下，平晶与平台表面之间会产生 干涉条纹。根据干涉条纹的形状和分布来判断平面度， 条纹越平直、分布越均匀， 说明平面度越好。

通过测量干涉条纹的弯曲程度，可计算出平面度误差，通常光学平台的平面度误差应控制在 0.1mm/ (600mm×600mm) 以内。此外，也可使用激光平面干涉仪进行检测， 其能更快速、准确地获取整个平台表面的平面度数据。

 ◇ 表面粗糙度检测

光学平台的表面粗糙度是衡量其表面微观不平程度的重要指标，它不仅会影响光学元件的安装贴合度，还 可能对光路的反射、散射等产生干扰， 进而影响实验精度。

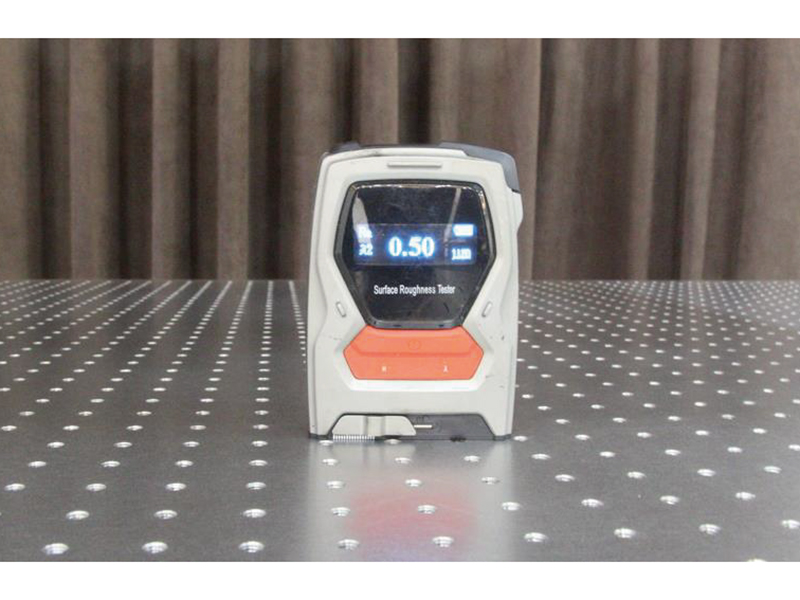

因此，对表面粗糙度的检测不可或缺。常用的检测工具粗糙度仪。粗糙度仪检测非常便捷，可直接在平台表 面进行测量， 快速获取粗糙度数值。

将其放置在平台的不同区域，每个区域至少测量 3 次，取平均值作为该区域的粗糙度值。测量时同样要变换 测量方向， 以全面反映平台表面的粗糙度情况。

◇ 振动检测

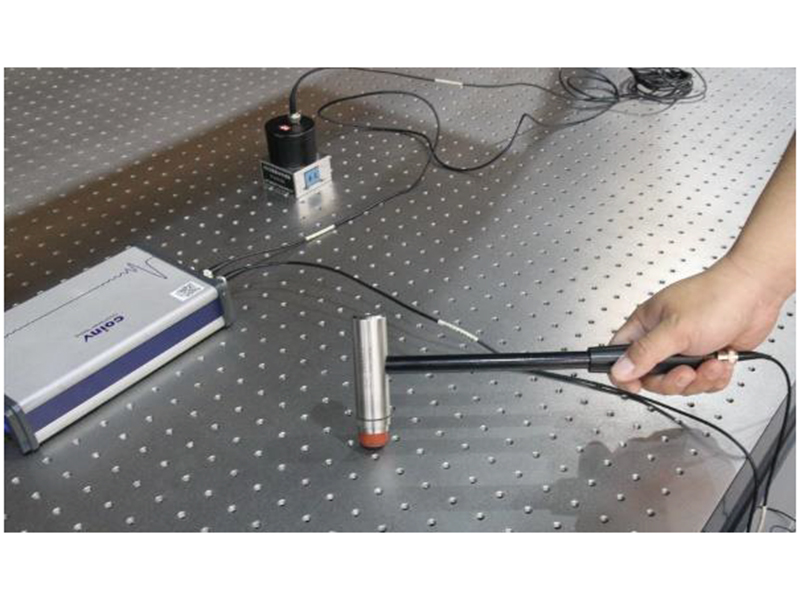

光学平台需要具备良好的抗振动性能，以减少外界振动对精密实验的影响。检测振动时，可使用振动传感器 和数据采集仪。将振动传感器安装在光学平台表面的关键位置， 如实验光路的中心区域。

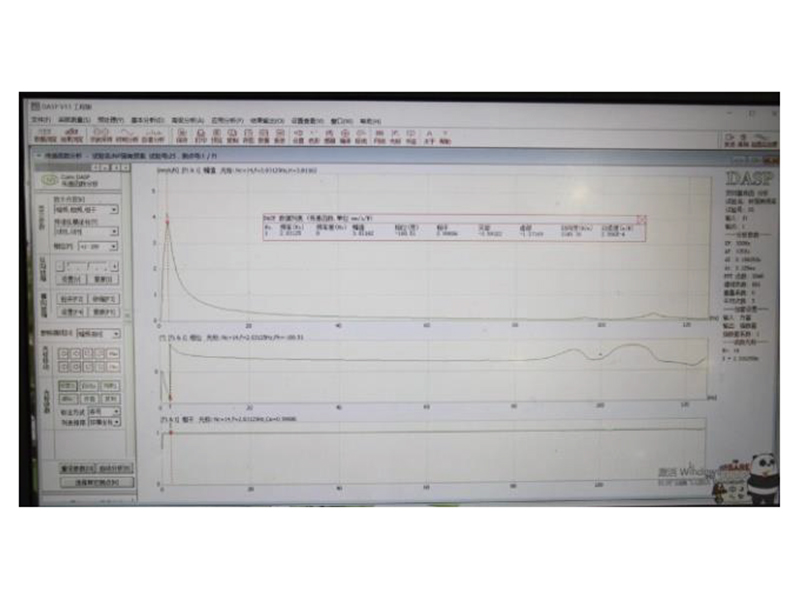

传感器可测量平台在、Y 、Z 三个方向上的振动加速度、速度和位移等参数。数据采集仪将传感器获取的信号 进行处理和分析， 得到振动的频谱特性和振幅大小。

一 般来说，光学平台在 1-100Hz 频率范围内的振动振幅应小于 1μm ，以满足高精度实验的要求。同时，还 应检测平台的固有频率， 避免实验过程中产生共振。

通过以上检测方法，可全面了解光学平台的性能状况，确保其满足精密光学实验和测量的要求。在实际检测 过 程 中，应 严 格 按 照 操 作 规 范 进 行，避 免 因 操 作 不 当 影 响 检 测 结 果 的 准 确 性。同 时，根 据 检 测 结 果，及 时 对 光学平台进行调整和维护，  以保证其长期稳定运行。
