- OCP6 系列偏振分光棱镜

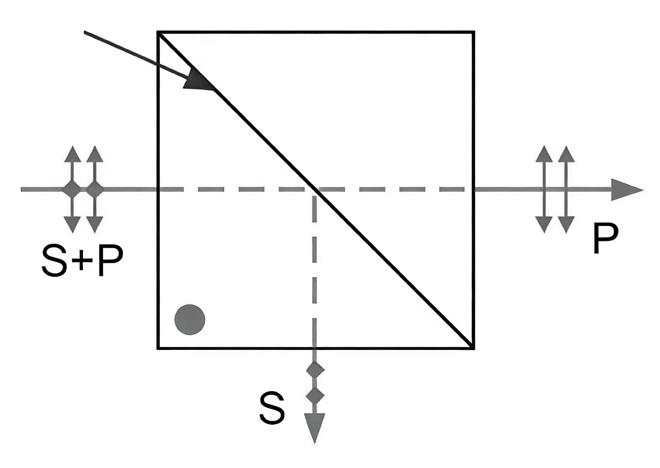

偏振分光棱镜通常用于需要将入射光中的 s 偏振光和 P 偏振光分离的应用场合, 同时也可用来作为起偏元件 使用。其中入射光的 P 分量完全透过, 而入射光中 s 分量则以垂直 90。的方向被反射。其 s 光和 P 光的分离程 度用消光比 (TP/Ts) 来界定。由于分光膜采用全介质膜层, 因而基本不存在光能量吸收的问题。
主要特征:
◇ 主要用于将 s 偏振和 P 偏振分开, 高消光比, 符合 RoHs。
n 材料：K9
n 厚度公差±0.2mm
n 表面质量：60/40
n 通光孔径 :>90%
n 光束偏离:<3 分
n 面型:λ/4 每 25mm@632.8nm
n 消光比:单波长 >1000:1, 宽带 >100:1/>1000:1
n 透过参数:单波长:TP>95% , Ts<1% , 宽带: TP>90% , Ts<1%
n 反射参数:单波长:Rs>99% , RP<5% , 宽带: Rs>99% , RP<10%
n 损伤阈值:>500mJ/cm2, 20ns , 20Hz , @1064nm
n 镀膜:胶合面镀 PBs 膜, 所有直角面镀增透膜
型号 | 尺寸 (mm) | 消光比 TP/Ts | 材料 | 波长 (nm) |
OCP6101 | 10x10x10 | >1000:1 | K9 | 397-405, 515-532,626-635,729,780-810 ,850- 866,970-980 ,1028-1064,1525-1575 |
OCP6102 | 10x10x10 | >1000:1 | H-ZF3 | 420-680, 620-1000, 1200-1600 |
OCP6121 | 12.7x12.7x12.7 | >1000:1 | K9 | 397-405, 515-532,626-635,729, 780-810 ,850- 866,970-980 ,1028-1064,1525-1575 |
OCP6122 | 12.7x12.7x12.7 | >1000:1 | H-ZF3 | 420-680, 620-1000, 900-1300,1200-1600 |
OCP6201 |
20x20x20 |
>1000:1 | K9 | 397-405, 466-480,515-532,626-635,729,780- 810 ,850-866,890-915,970-980 ,1028- 1064,1525-1575 |
OCP6202 | 20x20x20 | >1000:1 | H-ZF3 | 420-680, 620-1000, 900-1300,1200-1600 |
OCP6251 | 25.4x25.4x25.4 | >1000:1 | K9 | 397-405, 473-488,515-532,626-635,729,780- 810 ,850-866,890-915,970-980 , 1525-1575 |
OCP6252 | 25.4x25.4x25.4 | >1000:1 | H-ZF3 | 420-680, 620-1000, 900-1300,1200-1600 |
注:订货型号需在型号后加波长值, 即:型号 - 波长。
