- 透镜
- OCL6 系列平凸柱面透镜

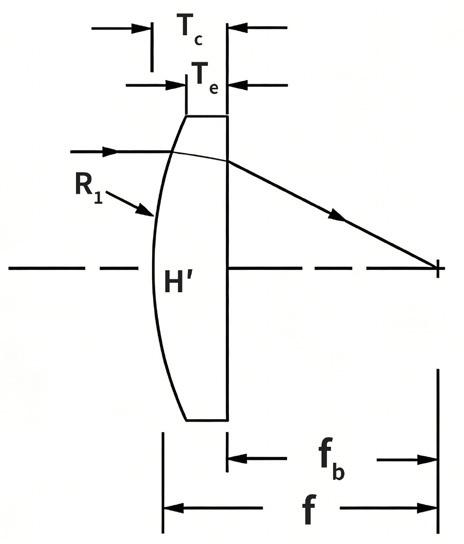

透镜在光学系统中用于光束的会聚, 扩束, 成像和准直等。按照透镜的结构形状 ; 大致可分为单透镜 ( 包括: 平凸、平凹、双凸、双凹、柱面、鼓形等不同形状 ) , 胶合透镜, 组合透镜组等不同类型。尺寸图说明: - 直径, R1 - 半径, Tc- 中心厚度, Te- 边厚, f- 焦距, fb- 背焦。
材料:精退火 K9 光学玻璃或紫外熔石英
焦距误差:±2%
设计波长:587.6nm
中心厚度误差:±0.2mm
透镜定心误差:<3 分
直径误差:+0.0/-0.1mm 面型:<λ/4@632.8nm
表面光洁度:3 ~ 4 级 倒边:0.2mm×45。
型号 | 外形 | 焦距 f (mm) | 高度 H (mm) | 母线长 L (mm) | 曲率半径 (mm) | 中心厚度 (mm) | 边缘厚度 (mm) | 背焦 (mm) |
OCL601 | 平凸 | 12.7 | 10 | 10 | 6.54 | 4.3 | 2 | 9.8 |
OCL602 | 平凸 | 12.7 | 10 | 20 | 6.54 | 4.3 | 2 | 9.8 |
OCL603 | 平凸 | 20 | 10 | 10 | 10.29 | 3.3 | 2 | 17.8 |
OCL604 | 平凸 | 20 | 10 | 20 | 10.29 | 3.3 | 2 | 17.8 |
OCL605 | 平凸 | 25 | 10 | 10 | 12.87 | 3 | 2 | 23 |
OCL606 | 平凸 | 25 | 10 | 20 | 12.87 | 3 | 2 | 23 |
OCL607 | 平凸 | 50 | 20 | 20 | 25.73 | 4 | 2 | 47.3 |
OCL608 | 平凸 | 75 | 20 | 20 | 38.6 | 3.3 | 2 | 72.8 |
OCL609 | 平凸 | 100 | 20 | 20 | 51.47 | 4 | 3 | 97.3 |
OCL610 | 平凸 | 150 | 20 | 20 | 77.2 | 3.7 | 3 | 147.5 |
OCL611 | 平凸 | 200 | 20 | 20 | 102.93 | 3.5 | 3 | 197.7 |
OCL612 | 平凸 | 250 | 20 | 20 | 128.67 | 3.4 | 3 | 247.7 |
OCL613 | 平凸 | 300 | 20 | 20 | 154.4 | 3.3 | 3 | 297.8 |
OCL614 | 平凸 | 500 | 20 | 20 | 257.33 | 3.2 | 3 | 497.9 |
OCL615 | 平凸 | 1000 | 20 | 20 | 514.66 | 3.1 | 3 | 997.9 |
