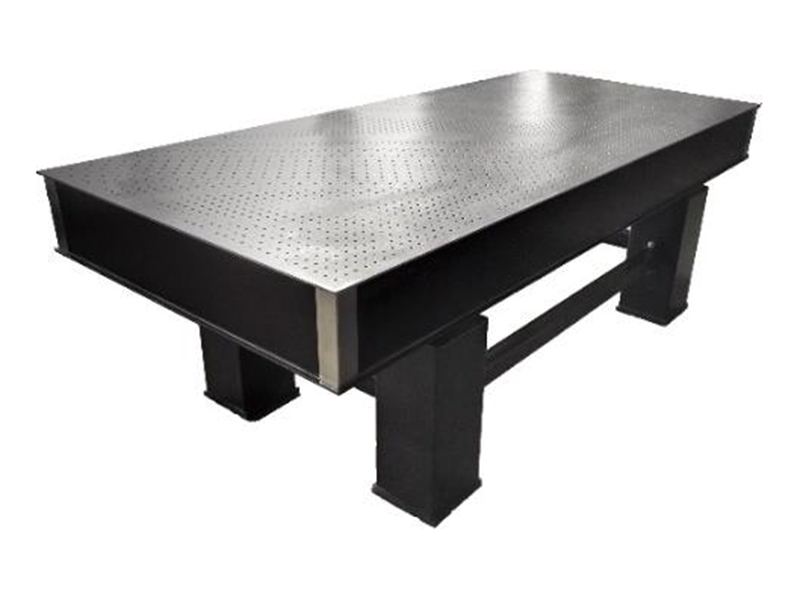

- HBRD普通阻尼隔振平台
支架顶部采用复合型振动隔离器在一定条件下可隔离来自地面的振动，普通阻尼隔振支架如需带脚轮，顶部则 为复合减振器， 底部则安装调节装置；如不带脚轮则顶部为调节装置；搭配光学平台使用， 推荐对于振动要求 低的仪器使用， 支架可定制无磁材质。
细节介绍：
推力轴承调节装置
复合振动隔离器， 隔绝一般振动
落地式支撑结构设计可承受较大负载
支架调节装置可轻松完成 ±10mm 调节
技术指标：
支 腿 外 形 尺 寸：120×120mm 或 200×200mm
固 有 频 率： 垂 直 <8-16HZ； 水 平 <8-12HZ( 与实际负载相关 )
振幅：<0.006mm
调节方式：手动扳手调平
台面平面度 <0.1mm/(600mm×600mm) ，台面粗糙度 <0.8μm
支腿承载：单根支撑承载 350kg( 支腿边长 120mm 时，承载 200kg ) 隔振方式：复合减振器
标准整体高度：800mm( 可定制 )
型号 | 尺寸 (mm) | 台面厚度 (mm) | 支腿数量 | 支腿外形 (mm) | 孔间距 (mm) | 台面重量 (kg) |
| 600×600 | 100 | 4 | 120×120 | 25×25 | ≈ 45 |
HBRD-09-06 | 900×600 | 100 | 4 | 120×120 | 25×25 | ≈ 65 |
HBRD-12-06 | 1200×600 | 100 | 4 | 120×120 | 25×25 | ≈ 84 |
HBRD-10-08 | 1000×800 | 100 | 4 | 120×120 | 25×25 | ≈ 96 |
HBRD-12-08 | 1200×800 | 100 | 4 | 120×120 | 25×25 | ≈ 112 |
HBRD-12-10 | 1200×1000 | 100 | 4 | 120×120 | 25×25 | ≈ 140 |
HBRD-15-10 | 1500×1000 | 200 | 4 | 200×200 | 25×25 | ≈ 206 |
HBRD-20-10 | 2000×1000 | 200 | 4 | 200×200 | 25×25 | ≈ 276 |
HBRD-30-10 | 3000×1000 | 300 | 6 | 200×200 | 25×25 | ≈ 498 |
HBRD-15-12 | 1500×1200 | 200 | 4 | 200×200 | 25×25 | ≈ 248 |
HBRD-18-12 | 1800×1200 | 200 | 4 | 200×200 | 25×25 | ≈ 302 |
HBRD-20-12 | 2000×1200 | 200 | 4 | 200×200 | 25×25 | ≈ 334 |
HBRD-24-12 | 2400×1200 | 200 | 4 | 200×200 | 25×25 | ≈ 401 |
HBRD-30-12 | 3000×1200 | 300 | 6 | 200×200 | 25×25 | ≈ 597 |
HBRD-35-12 | 3500×1200 | 300 | 6 | 200×200 | 25×25 | ≈ 698 |
HBRD-20-15 | 2000×1500 | 200 | 4 | 200×200 | 25×25 | ≈ 418 |
HBRD-24-15 | 2400×1500 | 200 | 4 | 200×200 | 25×25 | ≈ 501 |
HBRD-30-15 | 3000×1500 | 300 | 6 | 200×200 | 25×25 | ≈ 748 |
HBRD-35-15 | 3500×1500 | 300 | 6 | 200×200 | 25×25 | ≈ 872 |
HBRD-40-15 | 4000×1500 | 300 | 6 | 200×200 | 25×25 | ≈ 998 |
HBRD-42-15 | 4200×1500 | 300 | 6 | 200×200 | 25×25 | ≈ 1048 |
HBRD-48-15 | 4800×1500 | 400 | 8 | 200×200 | 25×25 | ≈ 1360 |
HBRD-54-15 | 5400×1500 | 400 | 8 | 200×200 | 50×50 | ≈ 1530 |
HBRD-60-15 | 6000×1500 | 400 | 8 | 200×200 | 100×100 | ≈ 1701 |
诸多尺寸未能完全列出，支持定制任意尺寸，如有其它尺寸需求，请联系我们 | ||||||
注：选择蜂窝粘接光学平台时，型号应增加 B，如 HBRD-12-08B
