优势：

不回撤，且定位在断电后仍可保持

定位精度小于30纳米 支持手柄操作

也支持软件操作 软件可嵌入，

支持二次开发 结合数据反馈

可实现自动调整

广泛应用于：精密位移台、光学镜架微调整、激光光路调整、耦合机精密对位

应用案例

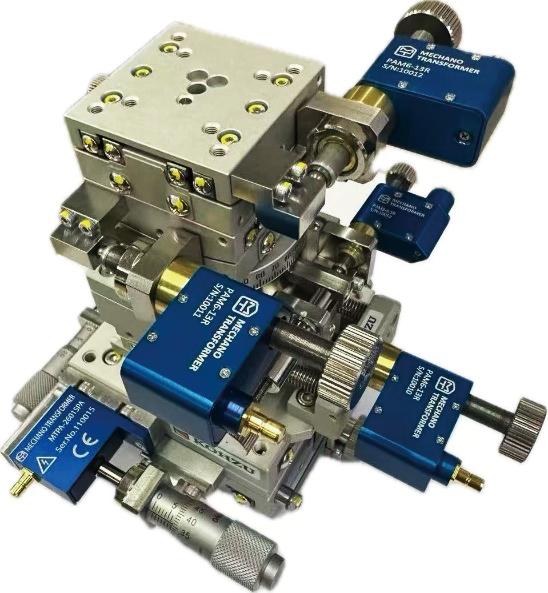

多轴精密位移台

优势：                                                                           应用场景：

  分辨率：小于30nm                                                 显微操纵 扫描显微镜

  行程：13 mm 断电后位置保持                                   高分辨率显微镜 精密组装、检测、测量

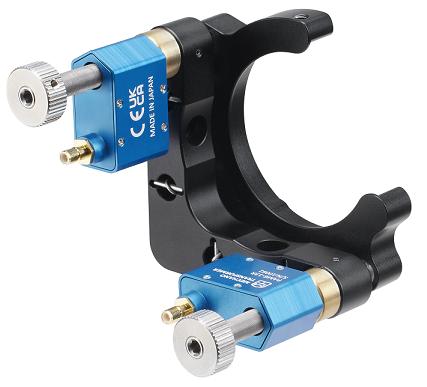

双轴镜架(θ1轴/θ2轴)

优势：                                                                             应用场景：

  可实现微米弧度级调整                                                 干涉仪构

  结合数据反馈                                                              激光照射定位

  可实现自动调整断电后位置保持                                   激光光路快速和自动调节

结构与工作原理

Piezo Assist Motor® 内部采用压电惯性旋转机构，通过带动转子旋转，在螺杆方向产生推力。

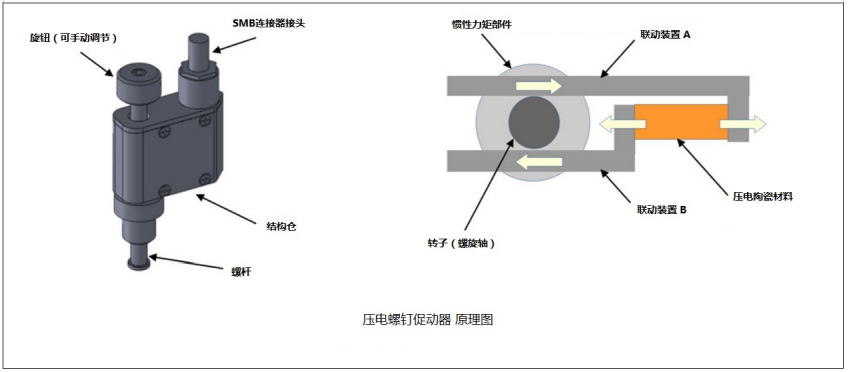

压电螺钉促进器原理图

转子、螺杆与旋钮作为一个整体相连，同时与联动装置夹紧。当压电陶瓷材料发生伸展时，联动装置A和联动装置B会产生前后移动，利用转子与联动装置之间的摩擦力来实现间歇式前进。

若加速度产生的惯性力小于静摩擦力，则发生旋转；若大于静摩擦力，则发生滑动。

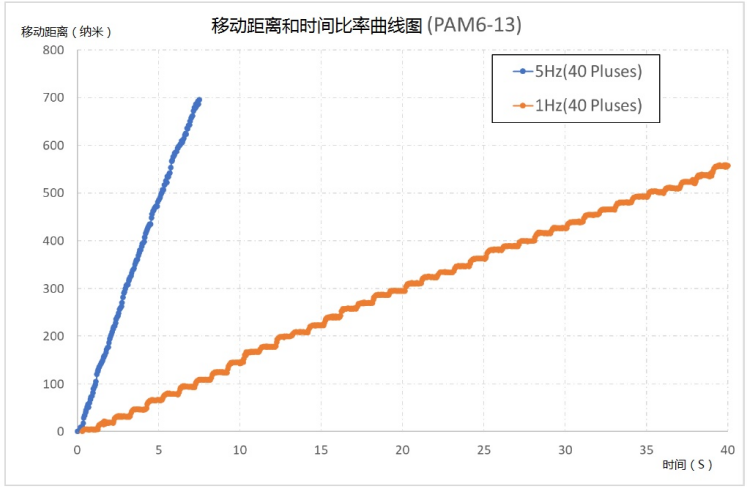

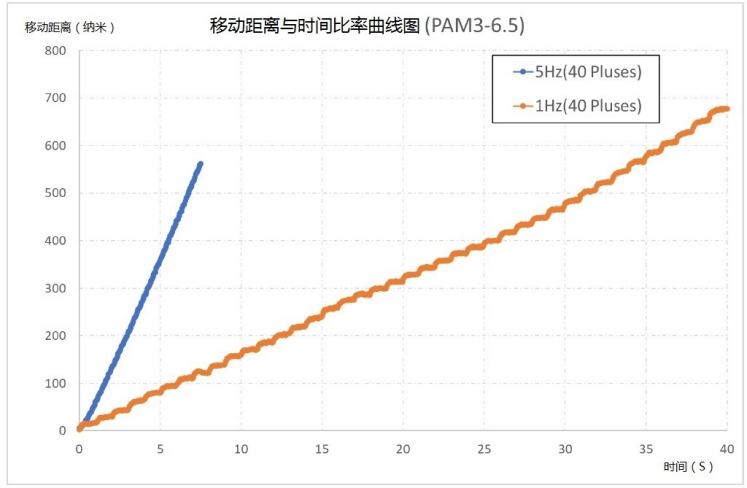

操作波形：

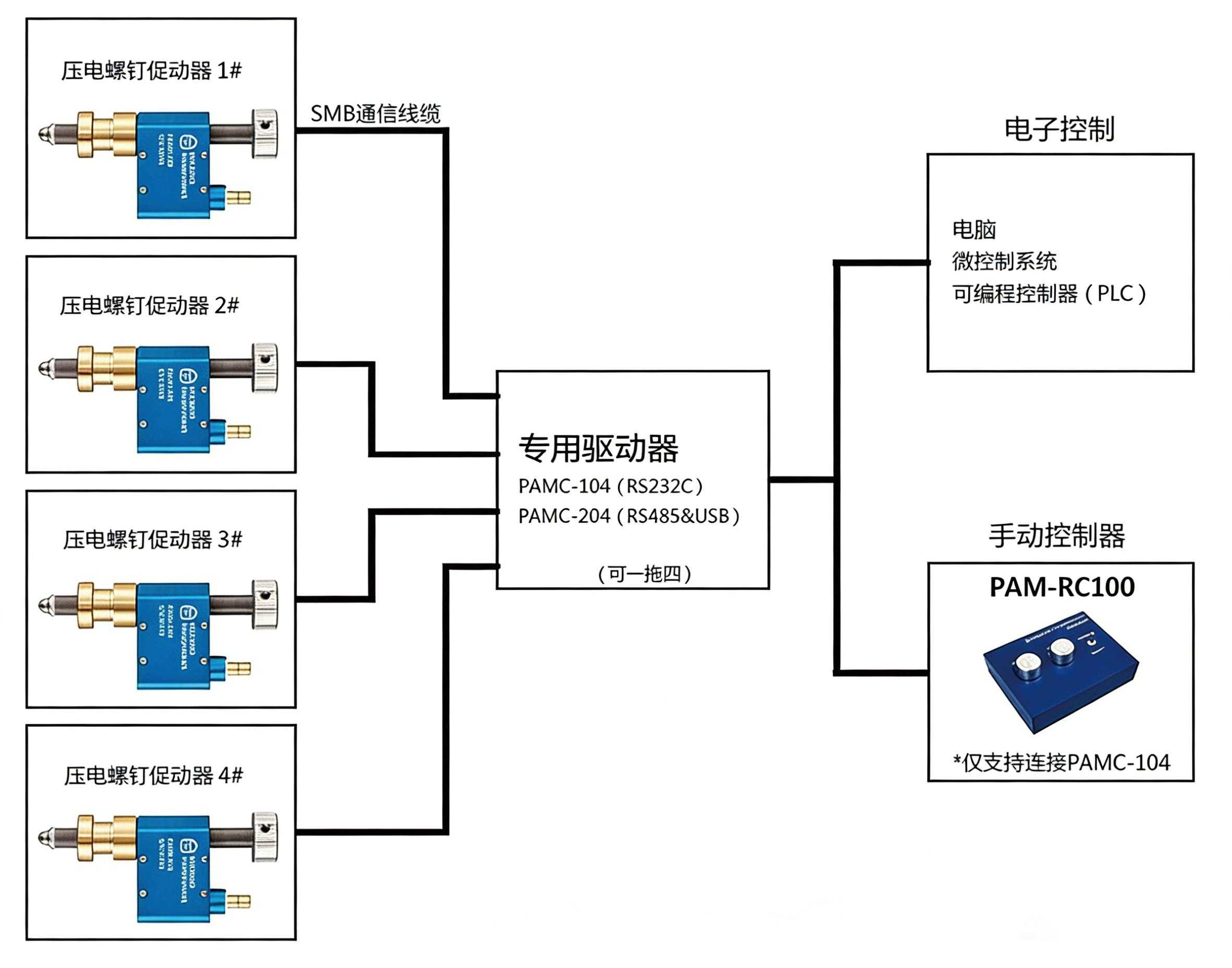

控制系统：

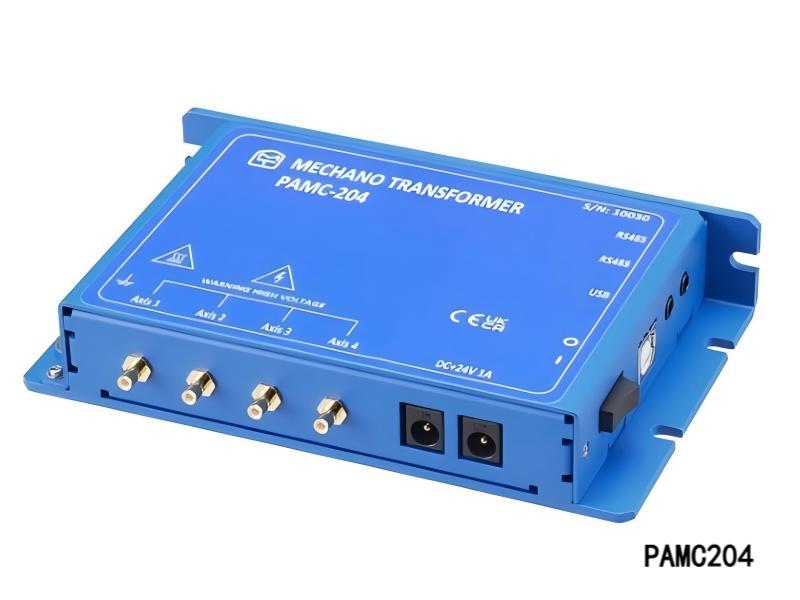

l 当需要连接更多压电螺钉促动器时，可将多台PAMC-204串联使用，用电子控制。

l PAMC-204不可以连接手动控制器PAM-RC100

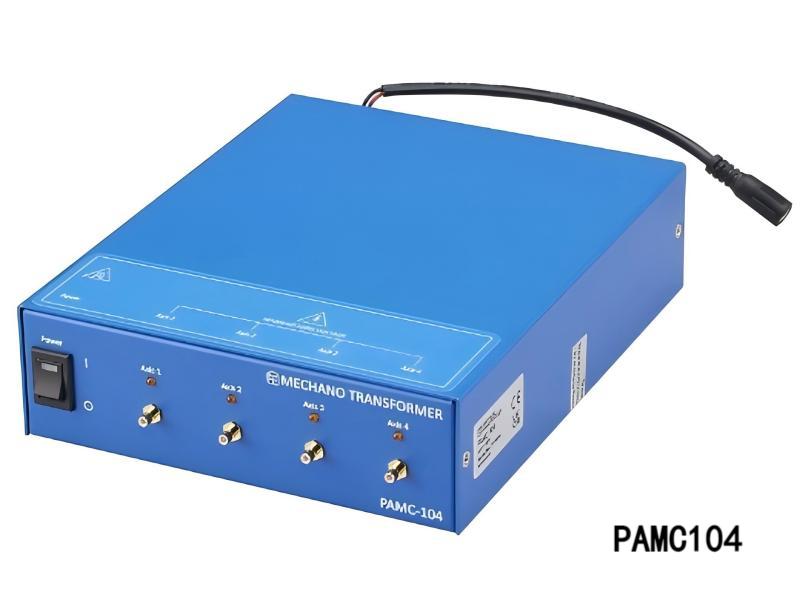

       l PAMC-104不支持串联使用

驱动器规格

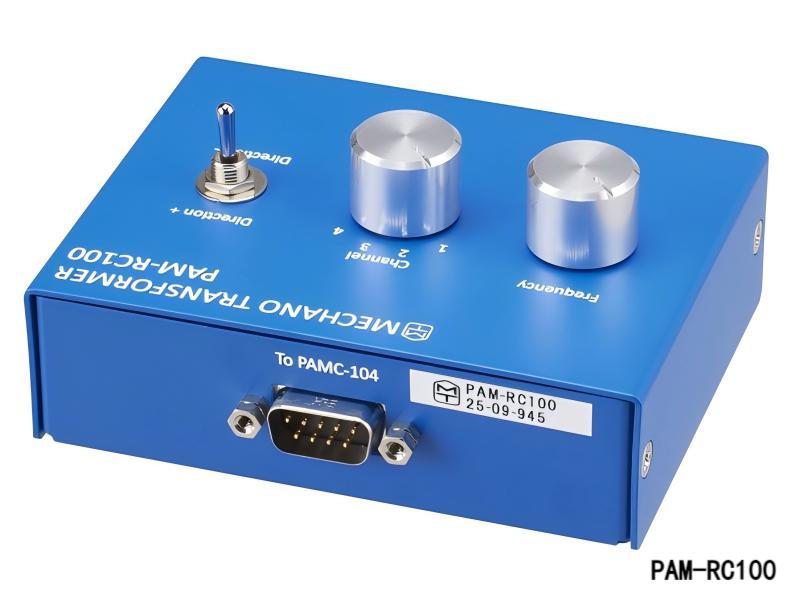

手动控制器规格：

使用时注意事项

1. 请仅使用专用控制器（PAMC-104 或 PAMC-204）。

2. 插拔电缆前请先关闭电源。

3. 请勿拆解或改装电机及控制器。

4. 禁止在易燃或高湿环境中使用。

5. 如有异味、异常噪音、过热，应立即停机检查。

6. 若跌落或受冲击后，请勿通电。

7. 工作时请勿触摸，以防触电。

8. 到达螺杆端部时，可用旋钮手动调节。

9. 装置为开环，如需绝对位置，请外接传感器闭环控制。

10. 工作时会产生高频噪声。

11. 建议定期全行程旋转旋钮，防止润滑脂硬化。

12. 安装时建议使用 C 型紧固方式，避免过大扭矩导致损坏。
