- HMTMS整体多维电控平移台
- HMTMS100 系列二维电控平移台
主要特征：
◇ 精密滚珠螺杆传动， 交叉滚柱导轨
◇ 二维整体式设计，结构紧凑，正交精度高
◇ 台面中空设计，适于装卡载物玻璃
◇ 标配计算机通讯接口
◇ 光电开关定零位， 两端设限位开关
产品介绍
HMTMS 电控平移台系列，采用整体式设计，通过步进电机或伺服电机驱动，实现多维位移调整自动化。关键部 件均选用进口产品。电机后部配有手轮，可手动调节。核心零件经特殊处理后，可应用于真空环境中。特殊规格 接受订做。
产品参数
型号 | HMTMS101 | HMTMS102 | HMTMS103 | HMTMS104 | |
行程 (mm) | X 轴 | 30 | 50 | 100 | 150 |
Y 轴 | 30 | 50 | 100 | 150 | |
最 大 通 光 尺 寸 ( mm ) | 70×70 | 60×60 | 138×138 | 163×163 | |
台面尺寸 A×B(mm) | 200×200 | 155×155 | 300×300 | 350×350 | |
台面通孔 C×D(mm) | 88×88 | 90×90 | 188×188 | 238×238 | |
主体高度 H(mm) | 80 | 39 | 80 | 80 | |
安装孔 X×Y(mm) | 100×50 | 125×50 | 200×150 | 250×200 | |
最大外型尺寸 E×F(mm) | 275×310 | 254×254 | 375×410 | 435×465 | |
螺杆导程 (mm) | 1 | 1 | 4 | 4 | |
分辨率 (mm) | 0.000078 | 0.000078 | 0.0032 | 0.00032 | |
重复定位精度 (mm) | <0.003 | <0.003 | <0.005 | <0.005 | |
步进电机（1.8° | 42 步进电机 | 28 步进电机 | 42 步进电机 | 42 步进电机 | |
中心负载 (kg) | 20 | 15 | 20 | 20 | |

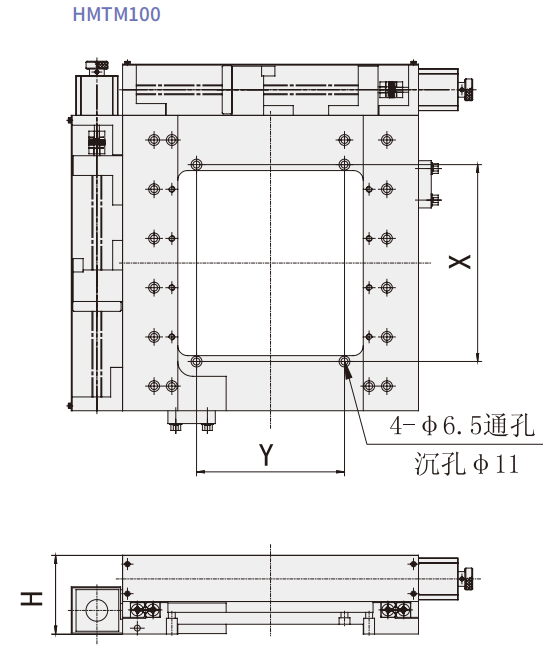

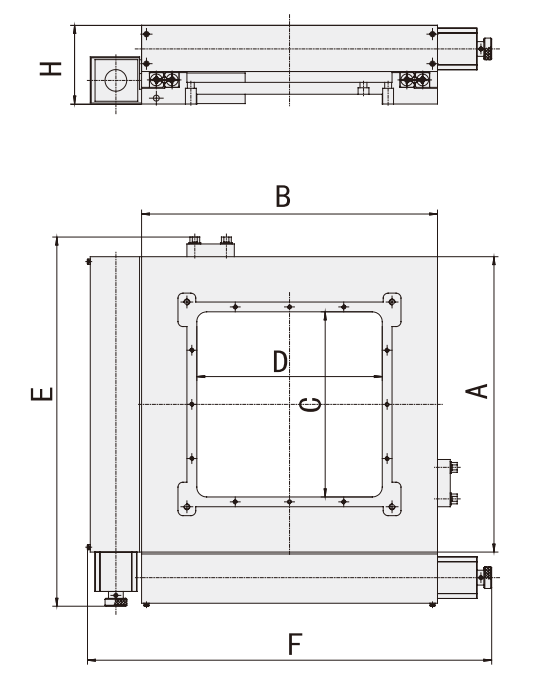

产品图纸
