- HMGC精密电控倾斜台

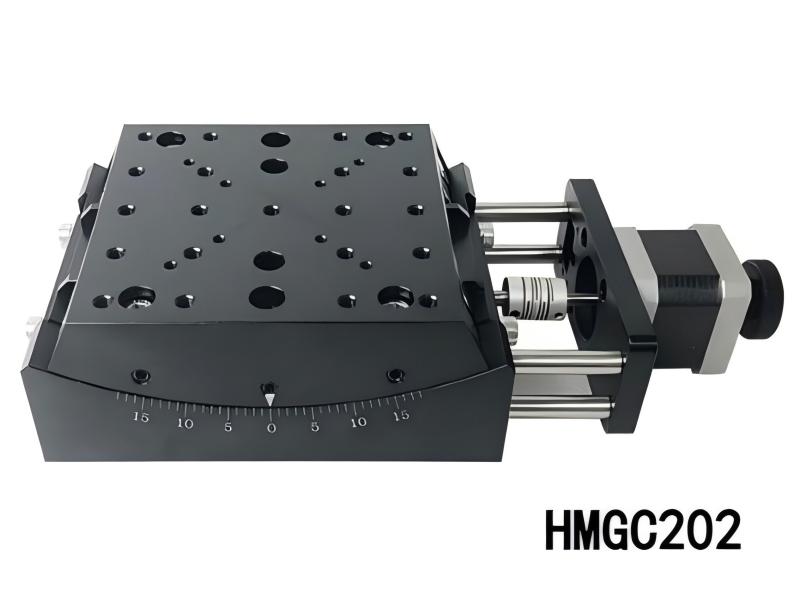

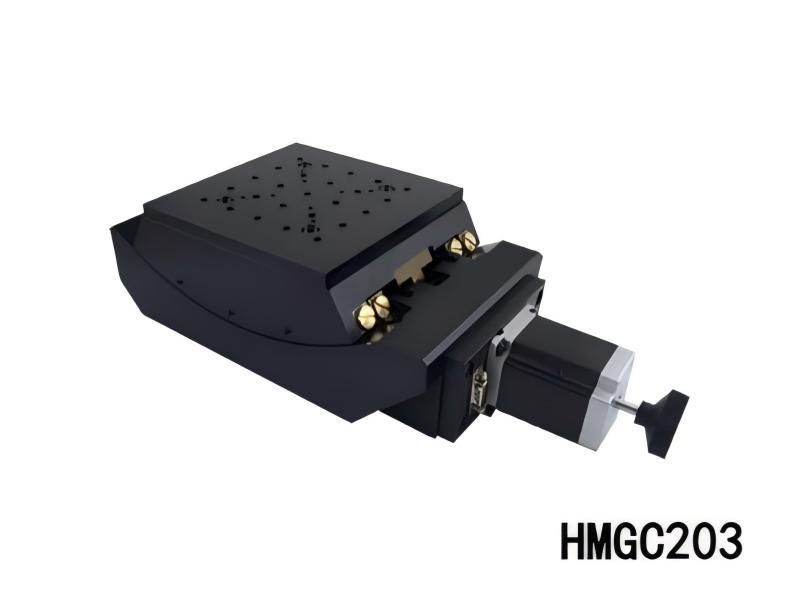

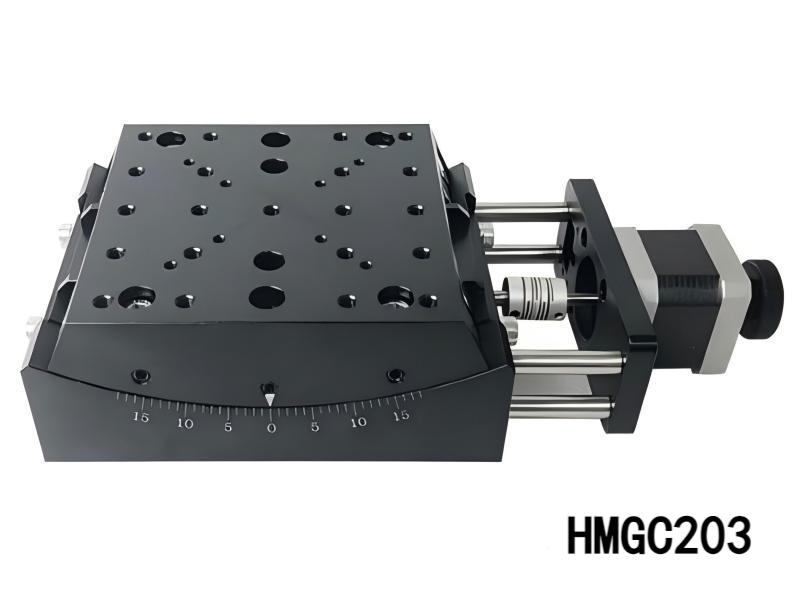

- HMGC200 系列精密电控俯仰台
主要特征：
◇ 弧形滚珠导轨，传动平滑 、可靠
◇ 精加工蜗轮蜗杆传动， 驱动力大
◇ 台面绕同一水平轴线作俯仰调节， 最大倾斜角：±15°
◇ 多组成对设计，叠加放置后，可绕一点两维交叉旋转
◇ 可选装编码器，实现半闭环控制
产品介绍
HMGC200 精密电控倾斜台系列，通过步进电机驱动，实现俯仰调整自动化。旋转台面外侧标刻度，示值直观。 电机后部配有手轮，可手动调节，标准接口，方便信号传输。
产品参数
型号 | HMGC201H | HMGC201 | HMGC203H | HMGC203 | HMGC204 |
台面尺寸 (mm) | 40X40 | 40X40 | 120X130 | 120X130 | 160X160 |
台面倾斜角 | ±8° | ±6° | ±15° | ±10° | ±15° |
分辨率 (mm) | 0.0001° | 0.0001° | 0.0004° | 0.0005° | 0.0001° |
重复定位精度 (mm) | ±0.005° | ±0.005° | ±0.005° | ±0.005° | ±0.002° |
传动比 | 240 | 225 | 420 | 300 | 400 |
步进电机 (1.8° ) | 35 步进电机 | 42 步进电机 | 56 步进电机 | ||
负载 (kg) | 3 | 3 | 10 | 10 | 30 |
自重 (kg) | 0.4 | 0.4 | 3.5 | 4 | 10.3 |
备注 | 应用真空环境中，需单独订货 | ||||
注：HMGC201H 与 HMGC201 共轭，HMGC203H 与 HMGC203 共轭
产品图纸

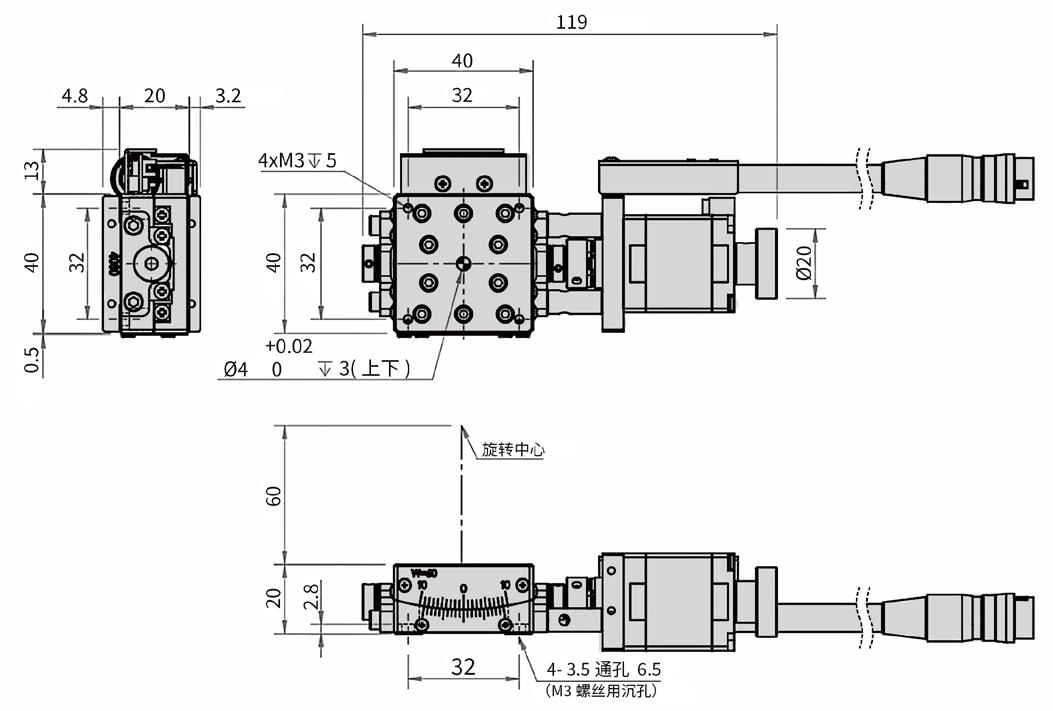

HMGC201H

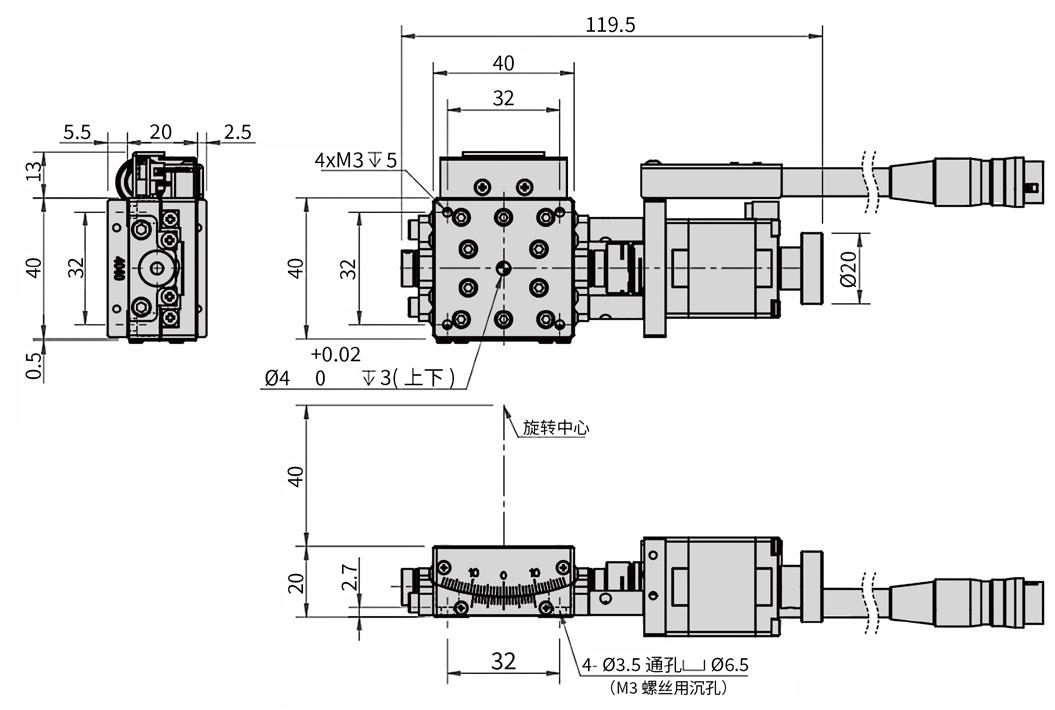

HMGC201

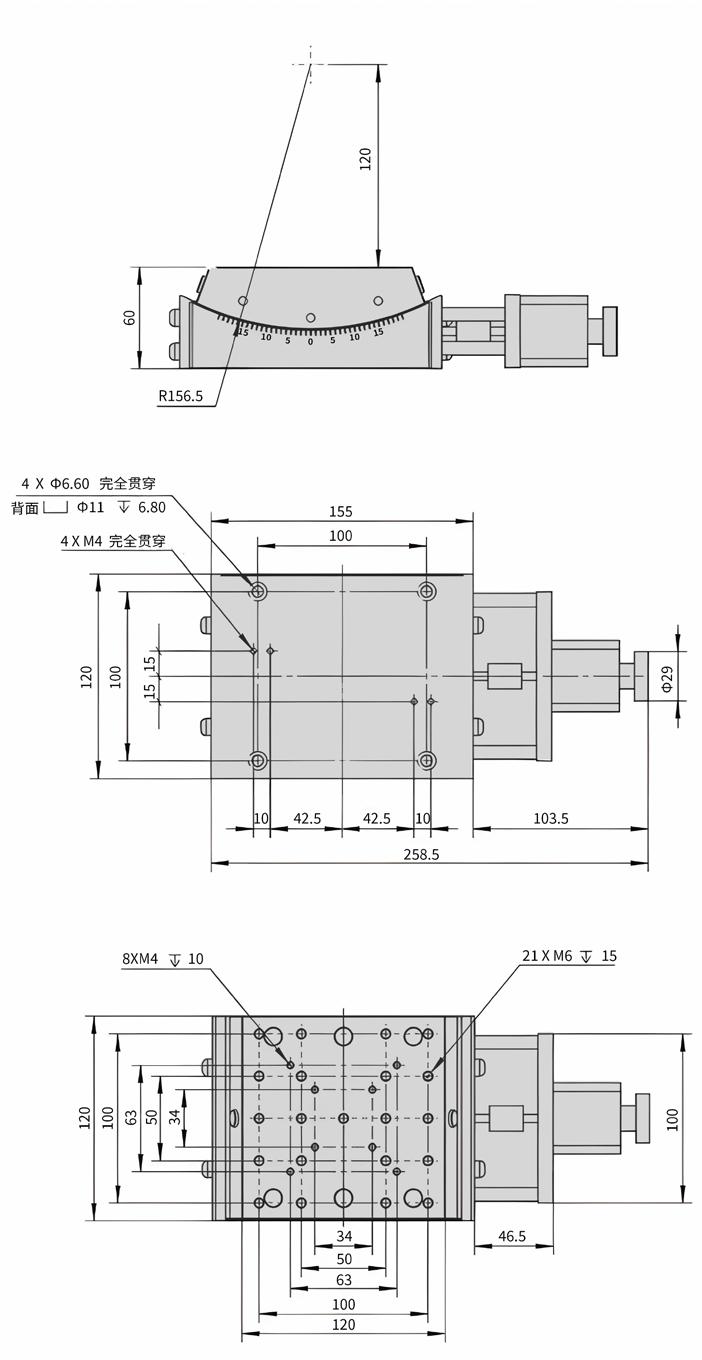

HMG203H

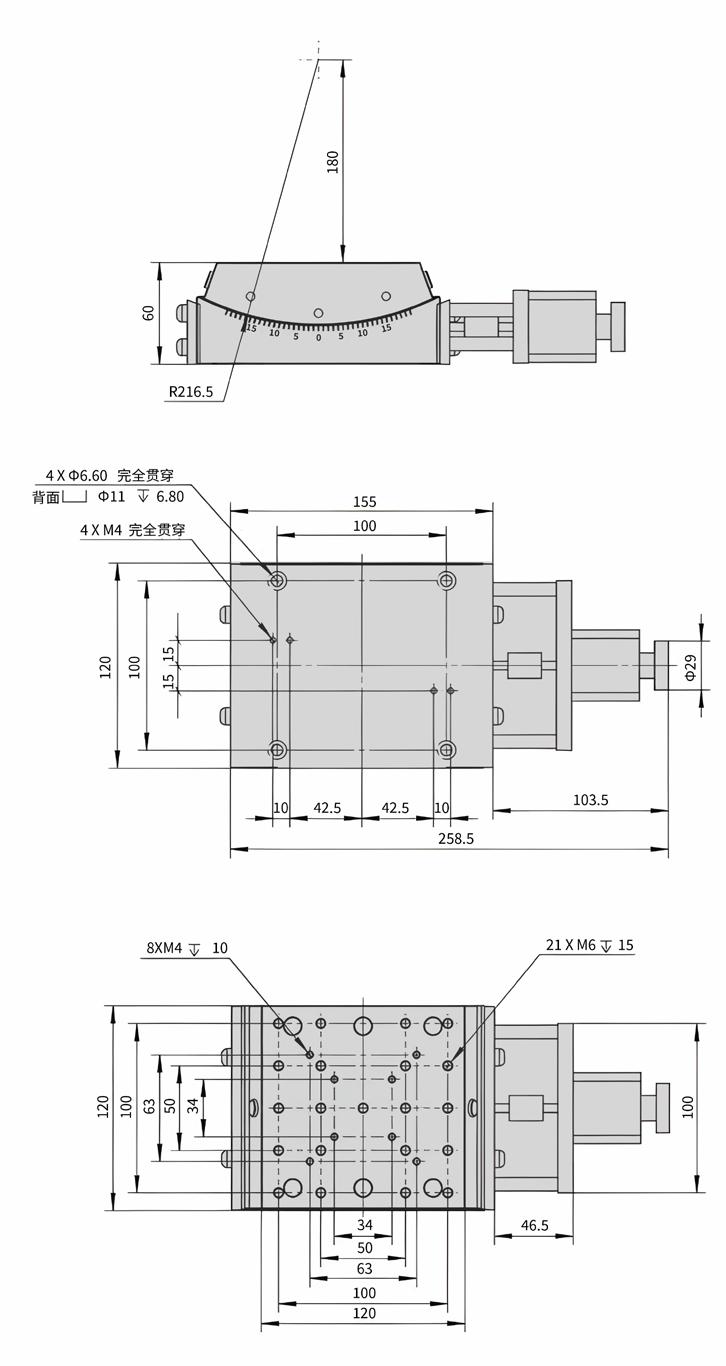

HMGC203

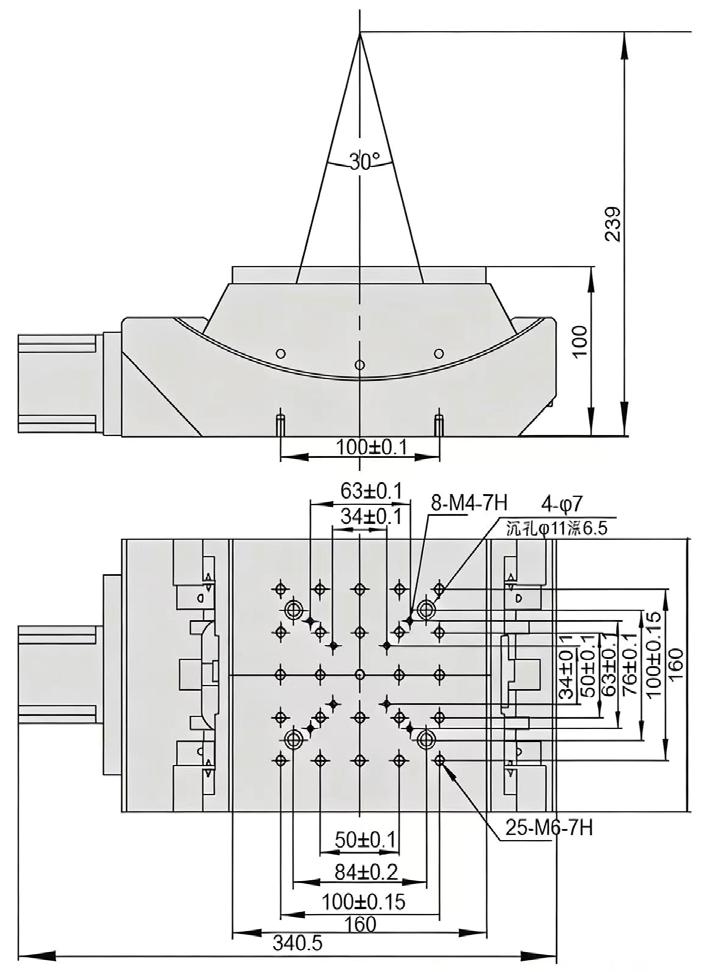

HMGC204
