- HMGC精密电控倾斜台

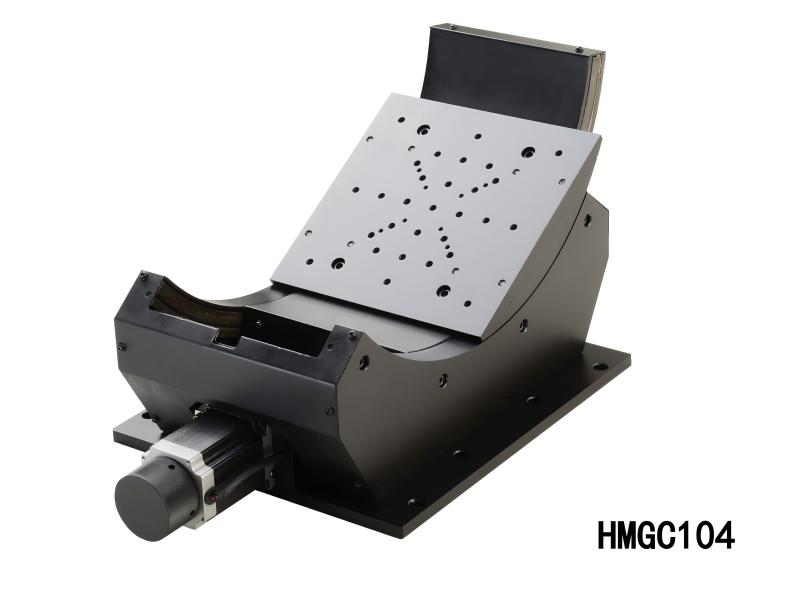

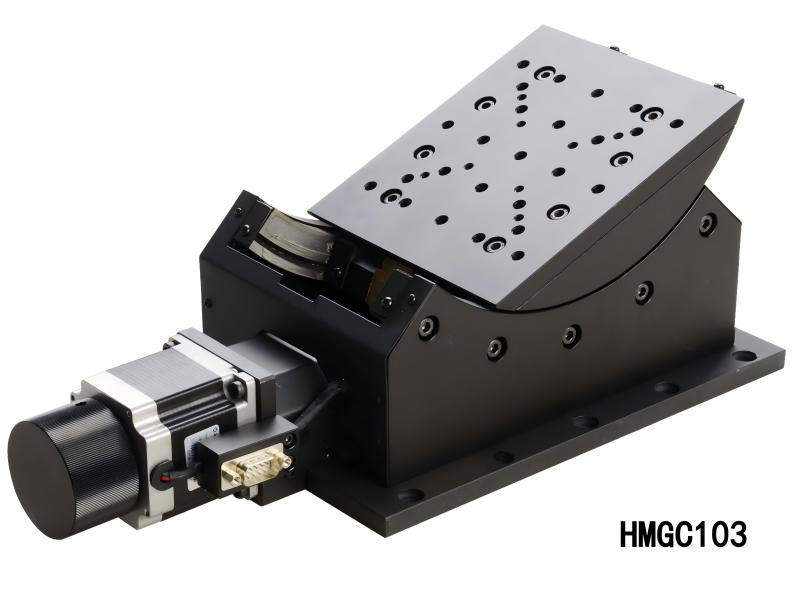

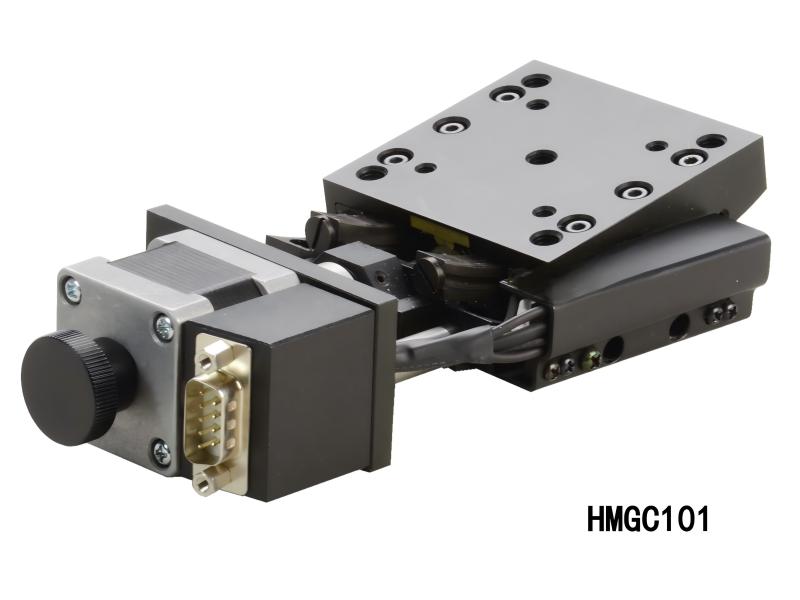

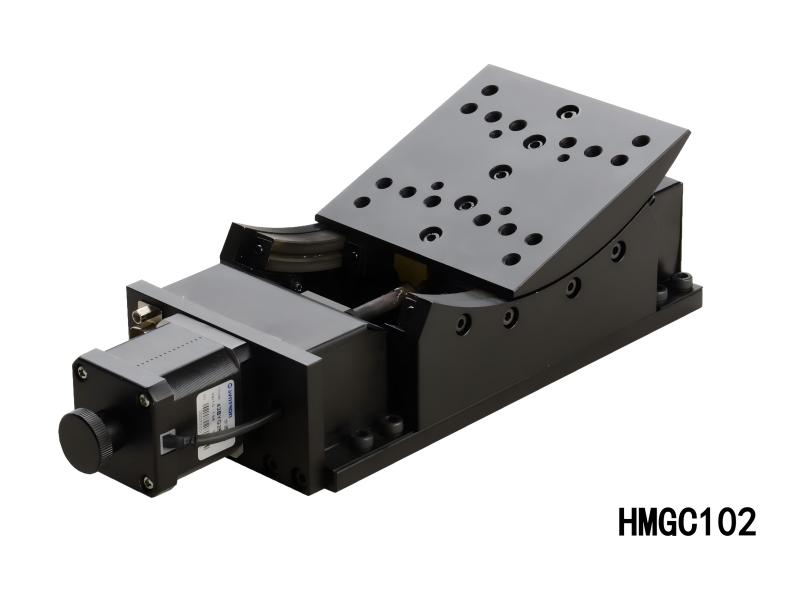

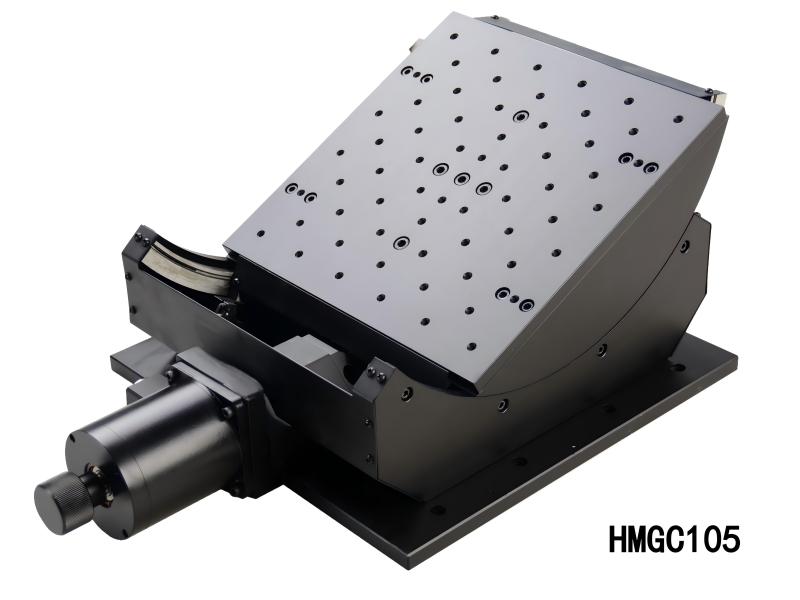

- HMGC100 系列精密电控倾斜台
主要特征：
◇ 弧形滚珠导轨，传动平滑 、可靠
◇ 精加工蜗轮蜗杆传动， 驱动力大
◇ 台面绕同一水平轴线作俯仰调节， 最大倾斜角：±44°
◇ 多组成对设计，叠加放置后，可绕一点两维交叉旋转
◇ 可选装编码器，实现半闭环控制
产品介绍
HMGC 精密电控倾斜台系列， 通过步进电机驱动， 实现俯仰调整自动化。旋转台面外侧标刻度， 示值直观。 电机后部配有手轮，可手动调节，标准接口，方便信号传输。
产品参数
型号 | HMGC101H | HMGC101 | HMGC102 | HMGC102C | HMGC103 | HMGC104 | HMGC105 |
台面尺寸 (mm) | 65×65 | 65×65 | 100×100 | 100×132 | 130×156 | 200×200 | 300×300 |
台面倾斜角 | ±10° | ±10° | ±20° | ±20° | ±30° | ±44° | ±30° |
分辨率 (mm) | 0.0001° | 0.0008° | 0.0005° | 0.00004° | 0.0001° | 0.00006° | 0.00005° |
重复定位精度 (mm) | 0.008° | 0.008° | 0.005° | 0.005° | 0.002° | 0.002° | 0.001° |
传动比 | 248 | 348 | 494 | 718 | 270 | 444 | 525 |
步进电机 (1.8° ) | 35 步进电机 | 42 步进电机 | 56 步进电机 | 86 步进电机 | |||
负载 (kg) | 5 | 5 | 10 | 10 | 15 | 20 | 30 |
自重 (kg) | 0.65 | 0.65 | 2.5 | 2.5 | 10.3 | 17 | 36 |
备注 | 应用真空环境中，需单独订货 | ||||||
注：HMGC101H 与 HMGC101 共轭 、HMGC101 与 HMGC102 共轭 、HMGC102 与 HMGC102C 共轭 、HMGC102 与 HMGC104 共轭。

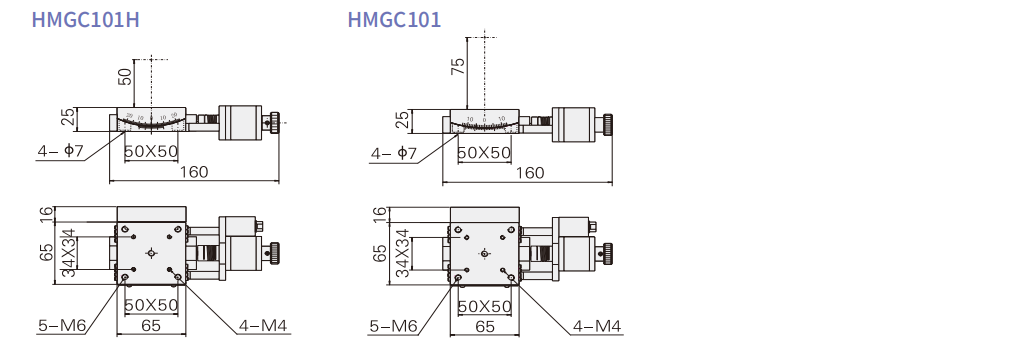

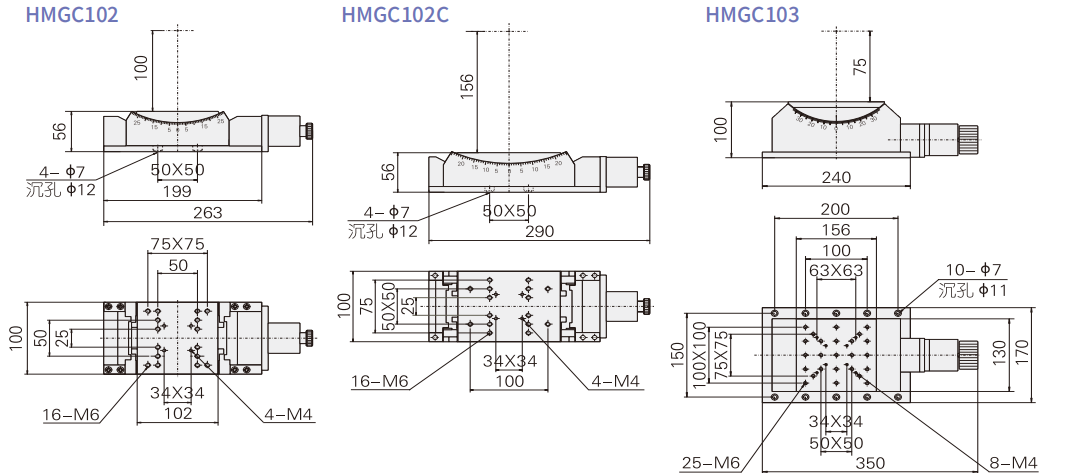

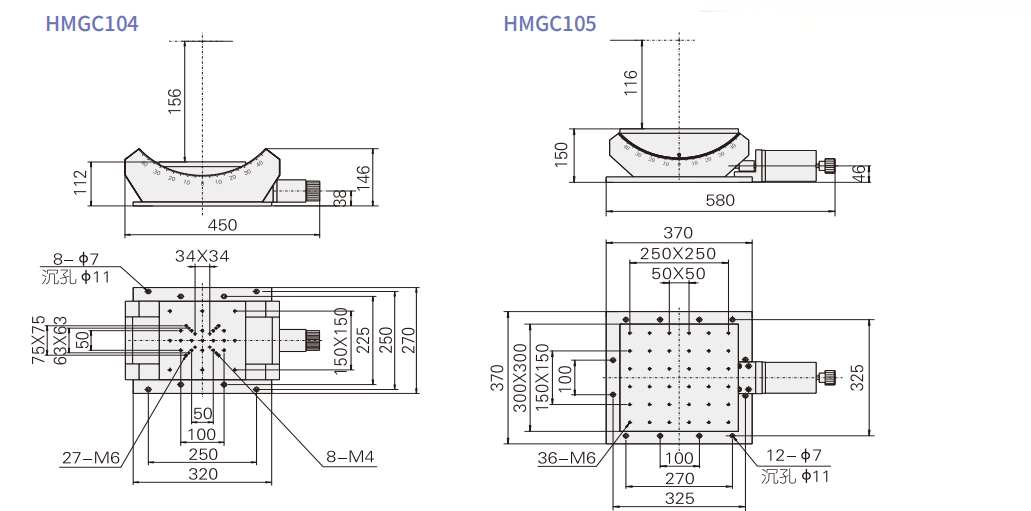

产品图纸
